创维6M23机芯彩电信号流程分析
[10-10 20:39:48] 来源:http://www.88dzw.com 电视机电路 阅读:8726次
文章摘要:创维6M23机芯彩电整机信号流程框图见附图。由附图可知,来自天线的TV射频信号经一体化高频头处理后,直接输出TV视频及音频信号。TV视频送入电子切换开关TA1218的⑦脚,TV音频送入TAl218的⑤、⑥脚。与此同时,来自AV板的AV、S端子、隔行YUV视频信号及所有音频信号由TA1218的⑧~18、29、31脚等输入。经电子切换后,音频信号由①、②脚输出送至TA1343音效处理的⑥、⑧脚,经内部音效处理后从13、16脚输出送入电子超重处理电路NJM2700的41、42脚,经WOW音效处理后由30、31脚输出,再经功率放大电路AN5277放大后由其⑦、12脚输出送至扬声器,从而完成此机芯的音频

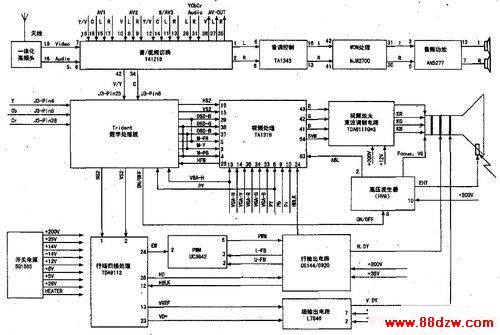

创维6M23机芯彩电信号流程分析,标签:电视机电路,电路设计,http://www.88dzw.com创维6M23机芯彩电整机信号流程框图见附图。由附图可知,来自天线的TV射频信号经一体化高频头处理后,直接输出TV视频及音频信号。TV视频送入电子切换开关TA1218的⑦脚,TV音频送入TAl218的⑤、⑥脚。与此同时,来自AV板的AV、S端子、隔行YUV视频信号及所有音频信号由TA1218的⑧~18、29、31脚等输入。经电子切换后,音频信号由①、②脚输出送至TA1343音效处理的⑥、⑧脚,经内部音效处理后从13、16脚输出送入电子超重处理电路NJM2700的41、42脚,经WOW音效处理后由30、31脚输出,再经功率放大电路AN5277放大后由其⑦、12脚输出送至扬声器,从而完成此机芯的音频处理电路。
视频信号由TA1218的42、43脚输出,与AV板送入的其他隔行YUV,信号直接送入DPTV-3D的183、186、196、197、207脚等引脚,经DPTV-3D进行隔行转逐行及其他处理后,由其27、28、29脚输出RGB信号,送入视频前置处理电路TA1316的③~⑤脚与来自AV板的VGA、逐行YUV等逐行高清信号进行切换及视频处理后,再由TA1316的41~43脚输出,送至视频处理放大器TDA6111Q进行最后的放大,从而完成视频电路的全部处理。
行、场同步信号由DPTV-3D的34、35脚输出,直接送至行场小信号处理TDA9112的①、②脚,经处理后,分别由26脚输出行输出信号,23脚输出场输出信号,24脚输出枕形校正信号。经行、场扫描电路激励放大后,为偏转线圈提供正常的行、场偏转电流。
综上所述,32T88HT(6M20/6M23)的信号流程与普通数字机芯电路基本相同,不同的是,该机芯的逐行信号没有送人数字处理核心DPTV-3D,而是直接送入后级的视频前置处理电路TA1316/TA1360内部,此电路也是该机芯故障率较多的电路部分。请大家注意。
创维32T88HT(6M20/6M23)彩电主要集成电路见附表。
开关电源厚膜块
PQ05RD21(IC805,IC806)+5V稳压IC
TLP621(IC803)光耦,作传输误差信号及冷热地隔离
误差放大器,作电源输出电压的反馈
SE140(Q821)放大
JH4100F(RL802)灯丝切换(待机时)
LA7846(IC301)场块
UC3842(IC401)脉宽调制器(行电压调整)
HVG(T501)高压发生器
IRF640(Q414,Q415,Q419)S校正电容切换电容
主板 TA1218(IC701)音视频切换开关
Tuner频率合成一体化高频头
AN5277/AN7585(IC601)音频功率放大电路
TA1316AN(IC501)YCbCr/YPbPr/RGB信号和同步处理IC
TDA9112(IC101)IIC控制行场小信号处理电路
IC5207(74HC04)VGA行场同步信号整形电路
数字板 DPTV-3D(U1)Tridenr数字视频处理芯片
PD4811650(U2,U3)SDRAM侦存储器(16Mbits×2)
74HC221(U21)单稳态触发器
KS4504(U8)CPU
27E040(U10)程序存储器(外挂ROM)
24C64(U9)EEPROM数据存储器
TLC2932(U16)锁相环
音效CRT板 TA1343(IC1501)音效处理电路
NJM2700(IC1502)WOW高级音效处理
TDA611Q(IC901,IC902,IC903)单通道视频放大器
