　　1.末级视放电路分析
　　

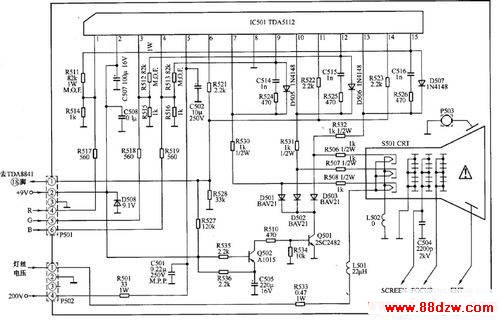

　　末级视放电路如下图所示。

　　（1）视频放大电路
　　
　　彩色电视机末级视频放人器的主要任务是放大R、G、B三基色信号，并完成高增益、宽频带放大任务。彩色显像管属于高输入阻抗的电压驱动器件，只有高激励电压才能获得高亮度、高对比度图像。由于图像清晰度与视频信号带宽成正比，因此要获得高清晰度图像，视频放大器必须是宽频带放大器。



　　末级视放电路采用汤姆逊公司生产的视频放大集成电路TDA5112来完成RGB三基色放大，并与具有连续阴极电流调整功能的集成电路TDA8841一起，实现末级视频放大器无调整设计，具有良好的性能与一致性。

　　IC501（TDA5112）包括R、G、B三路高电压双极性的视频放大器，它可以直接激励彩色显像管的三个阴极，并具有抗打火保护功能。 TDA5112引脚功能及实测数据如下表所示。

脚号 符号 功能 电压(V) 脚号 符号 功能 电压(V) 1 R-IN 红基色信号输入 2.5 9 B-F 蓝基色反馈输出 161 2 VCC1 低压供电 9．O 10 G-OUT 绿基色驱动输出 161 3 G-IN 绿基色信号输入 2.5 11 G-C 绿阴极电流 5.6 4 B-IN 蓝基色信号输入 2.5 12 G-F 绿基色反馈输出 161 5 Vcc2 高压供电 220 13 R-OUT 红基色驱动输出 160 6 B-C 蓝阴极电流 5.6 14 R-C 红阴极电流 5.6 7 B-OUT 蓝基色驱动输出 161 15 R-F 红基色反馈输出 160 8 GND 接地 0

　　RGB三基色信号由（1）、（3）、（4）脚输入，经输入端差分放大器放大后的基色信号加到内部末级视频放人管。输出信号从（13）、（10）、（7）脚加到彩色显像管的R、G、B阴极。（15）、（12）、（9）脚为反馈输出端，经外电路反馈到R、G、B三基色信号输入端（1）、（3）、（4）脚，其巾直流负反馈稳定视频放大器的直流工作点，交流负反馈可以展宽高电平视频放大器的视频带宽。三路视频放大器的带宽为8MHz 。

　　（2）自动白平衡调整电路
　　
　　（黑电流稳定电路或连续阴极校正电路）由于三个末级视频放大器的元器件、电子枪阴极发射电子的能力、荧光粉的发光效率不可能完全一致，要达到显示白色的要求必须进行“白平衡”调整。普通彩色电视机出厂前，白平衡都经精确调整（五个电位器）并固定不变，但是显像管在使用一段时间之后，上述三个独立通道任何一个参数的变化都将破坏白平衡，产生所谓“偏色”现象，必须经专业人员重新调整才能恢复正常。

　　白平衡又分为“暗平衡”和“亮平衡”，暗平衡是指电子枪阴极电压较高，电子束电流较小，显示屏处于暗状态下的白平衡。它相当于调整由于三枪电子束电流截止特性不同引起的偏色现象。不言而喻，暗平衡调整实际上是视频放大器静态偏置电压的调整。亮平衡是指电子枪阴极电压较低，电子束电流较大，显示屏处于亮状态下的白平衡。它相当于调整由于三枪栅阴跨导特性不同引起的偏色现象。显然，亮平衡的调整实际上是对视频放大器输出信号幅度的调整。

　　TDA8841机心彩色电视机采用了自动白平衡调整技术，很好地解决了偏色问题。因为它能在每次开机瞬间自动检查并调整，使彩色显像管保持着亮丽的真实色彩和良好的清晰度。

　　自动白平衡调整的基本原理如下图所示。
