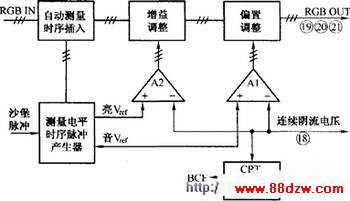

　　背景知识  在TDA8841内部的RGB输出级之前，设置了一种自动白平衡调整电路（也称黑电流稳定电路或连续阴极校正电路）。从TDA8841的（21）、（20）、（19）脚输出到末级视频放大级，再由视频级取样反馈网络取样，由图可知，三个电子枪的阴极电流是以相加之和的形式被R528采集取样的，因此，要分别检测三个电子枪的阴极电流，只能应用“时分制”方法完成。它是指在沙堡脉冲的定时控制下，轮流对R、G、B三色给出暗电平和亮电平的时序，并分别插入至R、G、B输出控制电路中。从R528采集的与阴极电流成正比的电压，与三枪统一的标准电压分别比较，去微调偏置电平和驱动电平，直至偏置环和增益环三枪平衡且稳定为止。整个过程在IIC总线控制下自动完成。

　　（3）关机消亮点电路
　　
　　Q502、Q501组成彩色电视机的消亮点电路口彩色电视机正常工作时，由于Q502的基极和发射极电压均为9.0V、Q502、Q501反偏截止，对彩色电视机的正常工作没有影响。在彩色电视机关机瞬间，Q502基极电压首先降低，Q502正偏导通，并使Q501也饱和导通，瞬间将彩色显像管R、G、B三枪阴极接地，束电流加大，高压电容迅速泄放，从而达到了消除关机亮点的目的。可以看出，这也是一种泄放式消亮点电路。

　　2.末级视放电路维修精要
　　
　　该机末级视放电路采用了黑电流稳定技术，由TDA8841内部的黑电流稳定电路、ABL控制电路、末级视放电路中的黑电流检测电路共同构成了一个反馈闭合环路，该环路中任何一个电路出现故障都将造成光栅异常或黑屏现象，所以给实际维修带来了一定的难度。

　　关键点  检修时，可通过测量TDA8841的（18）脚电压，并配合测量TDA8841的（19）、（20）、（21）脚电压来判断。当出现黑屏有声故障时，若（19）、（20）、（21）脚输出的电压远低于正常值，说明TDA8841无基色信号输出。此时再测量（18）脚电压，若（18）脚电压也远低于正常值，就检查黑电流检测电路，即TDA8841的（18）脚至TDA5112的（6）、（11）、（14）脚之间的电路。若这些电路正常，可更换TDA5112。通过对黑电流检测电路进行检查后，若仍未发现问题，可进一步检查TDA8841的（41）脚有无沙堡脉冲。沙堡脉冲是由场脉冲、行脉冲及行逆程脉冲组成的，三者缺一不可。行脉冲和场脉冲由TDA8841内部电路提供，而行逆程脉冲由（41）脚输入。

　　方法与技巧  黑电流稳定电路的检修方法：断开（18）脚外接电阻R205，断开R、G、B三基色与末级视放之间的连线，用50V／0.47μF的无极性电容跨接在（18）脚与（19）、（20）、（21）中任意一脚上，通电测（19）、（20）、（21）脚电压，若测得这三脚电压均由0.7V左右开始上升，且最后基本稳定在3.8V左右，则说明TDA8841内部黑电流稳定电路基本正常，故障在末级视放或末级视放中的黑电流检测至（18）脚之间的反馈回路。若用电容跨接后，发现（19）、（20）、（21）脚电压仍低，则故障在TDA8841内部。
