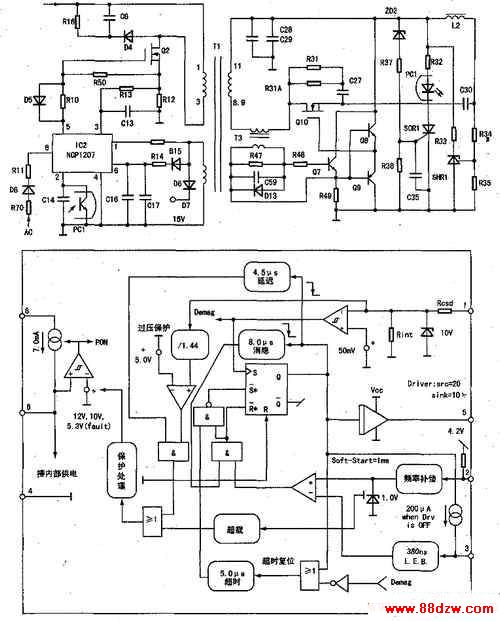

　　D、过电流保护：IC2②脚内电流检测比较器同相输入端接有一只齐纳二极管，其作用是将比较器同相端电压钳位在1.0V以限制电感峰值电流。如果流过开关管Q2漏极电流增大。使过流检测电阻R12上压降达到比较器同相端电压1.0V，开关管截止。IC2③脚没有延时380ns的LEB电路，加到该脚峰值在1.0V以上的电压必须持续380m以上，保护功能才会生效。这样可以杜绝幅度大、周期小的干扰脉冲造成误触发。

　　（3）24V开关电源电路

    24V开关电源产生的24V直流电压专为LCD显示屏内的逆变器供电，它经DC-AC变换产生1000V以上的高频脉冲电压。点亮屏后部整齐均匀排列的16只冷阴极荧光灯管（CCFL），因此24V电压异常会出现黑屏。

　　24V开关电源也采用PWM控制器NCP1207，除在MOSFET开关管栅极的前级增加了Q11、Q12构成的互补推动放大电路之外，其稳压控制环电路与+12V电源电路结构相同，因此电源工作原理也相同。

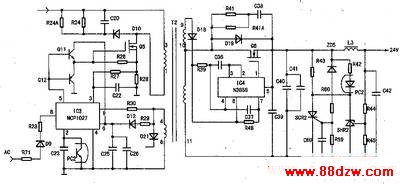

　　电源二次回路中的同步整流采用脉宽调制控制单端驱动MOSFET开关管栅极方式，原理电路如下图所示。其中N3856（IC4）是典型PWM控制器，具有低功耗、低成本、外围电路简洁等优点。N3856芯片集成有基准电压源、DSC振荡器、PWM比较器、电流检测比较器、缓冲放大以及驱动电路等。N3856采用8引脚TSSOP塑封结构。各引脚功能见附表。

脚号 符号 功能 1 GATE PWM驱动信号输出,用于控制同步整流管 2 P GND 驱动极电路接地 3 GND 控制电路接地 4 BIAS 内部电流检测放大器的偏置输入 5 DRAIN 电流检测输入,外接MOSFET管漏极 6 A OUT 内部电流检测放大器的输出端,控制PWM占空比 7 RT/CT 外接定时阻容件,决定OSC工作频率 8 VCC

内部控制电路供电

　　N3856的工作原理与一般PWM控制器相同。一次网路开关电源起振，开关变压器T2⑨-11绕组感应脉冲由D18整流加到IC4⑧脚和④脚，内部OSC电路起振产生时钟脉冲经缓冲和驱动放大，激励IC4①脚外接MOSFET功率管Q6进入开关状态。由于IC4⑦脚OSC设置工作频率与一次回路振荡频率一致，且为T2⑨-11绕组感应脉冲锁定，因此在电源开关管Q5导通。T2③-①绕组储能时，同步整流开关管Q6截止；电源开关管Q5截止时，IC4①脚输出高电平，驱动整流开关管Q6导通、T2⑩-11绕组感应脉冲由Q6同步整流和C39～C41-L3-C42π型滤波，产生24V电压为逆变器供电。

　　24V开关电源的保护功能有浪涌尖峰吸收、24V过电压以及NCP1207内的过压、过流和欠压等，其原理与12V开关电源完全相同。
