TCL王牌LCD3026H/S液晶电视电源工作原理分析

文章摘要：IC1⑥脚内设置的窗口检测器则用于输出电压过压（（）VP）保护。如果APF2输出VBOOST电压超出额定值380V的5％，电阻网络分压反馈到IC1⑥脚的VISENSE电压会超出门限上值5.25V，窗口控制检测器触发S1开关导通，非线性增益控制电路的误差电压被下拉至低电平，迫使斜波发生器停止充电，驱动级通道关闭，MOSFET开关管截止。C、峰值电流限制保护：反馈到IC1③脚电压达-1.0V时，加到电流比较器同相端电压会超出反相端1.5V基准阀值，比较器翻转输出高电平，使暂态延时电路消隐（防干扰尖脉冲误触发）触发RS锁存器关闭驱动通道，迫使IC1⑧脚输出低电平使MOSFET开关管Q1截止。D、欠压

TCL王牌LCD3026H/S液晶电视电源工作原理分析,标签：电视机电路,电路设计,http://www.88dzw.com

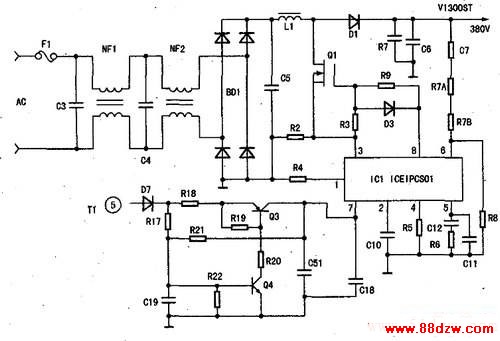

　　IC1⑥脚内设置的窗口检测器则用于输出电压过压（（）VP）保护。如果APF2输出VBOOST电压超出额定值380V的5％，电阻网络分压反馈到IC1⑥脚的VISENSE电压会超出门限上值5.25V，窗口控制检测器触发S1开关导通，非线性增益控制电路的误差电压被下拉至低电平，迫使斜波发生器停止充电，驱动级通道关闭，MOSFET开关管截止。

　　C、峰值电流限制保护：反馈到IC1③脚电压达-1.0V时，加到电流比较器同相端电压会超出反相端1.5V基准阀值，比较器翻转输出高电平，使暂态延时电路消隐（防干扰尖脉冲误触发）触发RS锁存器关闭驱动通道，迫使IC1⑧脚输出低电平使MOSFET开关管Q1截止。

　　D、欠压锁定与待机：IC1⑦脚内部设计有UVLO电路，如果加到⑦脚Vcc电压下降到10.5V以下，UVLO电路就被激活，关断基准电压源，直到该脚电压上升至11.2V电源才能重新启动。利用UVLO锁定功能，借助⑦脚外接Q3、Q4组成的控制电路，在待机时将IC1⑦脚Vcc电压下拉成10.5V以下，就可以关断有源功率校正电路，降低待机功耗。

简介

　

文件格式

pdf、rar、zip

应用平台 互联网浏览器 pdf浏览器 下载说明

1. 本站提供的程序、图纸、资料或文章部分为网上搜集、网友提供，目的是让大家进行学习，这些资料和文章的版权归原著作者所有。而我们愿意为提供资料的单位、公司及个人提供广告宣传的便利，如果该资料涉及或侵害到您的版权或利益请立即写信通知我们删除。
2. 如发现不能链接下载，请立即写信通知我们处理。

浏览工具



www.88dzw.com 机型名称

　　（2）12V开关电源电路

     12V开关电源电路原理如上图所示。其中，NCP1207是安森美生产的电流模式单端PWM控制器，它以QRC准谐振和频率软折弯为主要特点。QRC的操作可以使MOSFET功率管在漏极电压最小时导通：在电路输出功率减小时，可以在不变的峰值电流上降低其工作频率，因此能够省去常规外接待机控制电路。通过QRC操作和频率软折弯特性配合，可以实现电源最低开关损耗，提高DC-DC变换频率。

上一页  [1] [2] [3] [4] [5]  下一页
