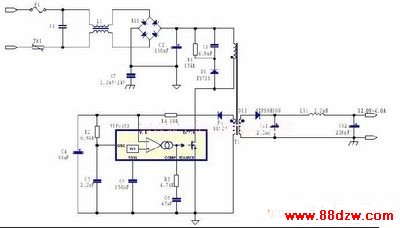

 　　如图是一个应用VIPer53设计的12V/4A 的原边反馈的开关电源，其输入电压范围为165~265Vac，电源的工作频率是100kHz。此方案针对输出电压精度不是很高的，且成本低廉的应用场合。

  　　图中VIPer53 构成的12V/4A 原边反馈控制的开关电源在变压器原边并联的 R1、C3 和D1 为缓冲电路，用于消除变压器原边关断瞬间的漏感造成的尖峰电压，D3、R4 和C4 组成VIPer53 辅助电源提供电路，R2 和C5 组成VIPer53 的振荡网络，意法半导体提供了很方便的参数配置图，参见图3。R3 和C6 共同组成一个比例积分的补偿网络来控制系统的瞬态响应速度。当输出回路负荷变化时，流过场效应管（MOSFET）的电流与内部的参考比较来控制输出占空比范围变化，使输出电压保持不变，以达到稳压的作用
