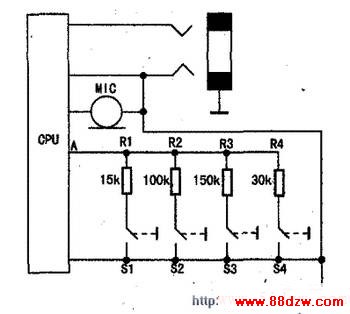

　　宝宇复读机键控电路见图，它主要由键控、MIC铃音、音频输出三部分组成。三者集中在食指般大小的塑料盒内，一端是音频输出插座，另一端是两条内置三芯信号线，与复读机主机相连。下面简述键控电路原理。

　　键控电路由四只轻触式按键开关、四只电阻组成。控制信号线（A点）来自复读机CPU，静态时信号线呈4.6V高电平状态。

　　当按动线控器上的“放音/复读”键时，S4接通，4.6V电压加在R4两端，使A点电压降至2.3V左右，CPU识别后将控制复读机转换放音/复读（复读转换成放音）状态。其他键控也是由对应的电阻改变A点电压而达到控制目的。不同按键对应A点的电压值见表，供参考。

开关 S1 S2 S3 S4 功能 变速 对读/消零 跟读/复读Ⅰ 放音/复读Ⅱ 电压(V) 1.75 3.61 3.96 2.5
