海信高清背投彩电保护电路工作原理

文章摘要：保护原理 该机芯具备丰富的保护电路，对整机使用的各组电压均有过压或过流保护，对投影电视特有的投影管灼伤的现象也提供了严密的保护措施。在电路出现过流或过压时，通过触发主电源可控硅，切断主板供电来实现，保护电路见图。该保护电路比较可靠，采用二极管隔离，维修时只要测量各个保护二极管的导通情况就可以区分是哪路保护。保护类型电路功能执行元件保护结果保护电路位置120V过流保护行供电DP39经过RP50加到PROTECT脚,引起待机电源板120V过压保护行供电DP40\DP41220V过压保护视放供电DP37\DP3828V过压保护场输出供电DP4328V欠压短路保护场供电过流检测DP45 -28V

海信高清背投彩电保护电路工作原理,标签：电视机电路,电路设计,http://www.88dzw.com

　　保护原理

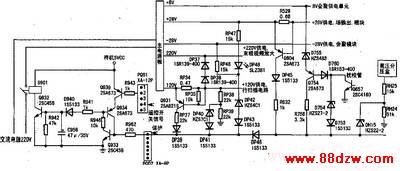

    该机芯具备丰富的保护电路，对整机使用的各组电压均有过压或过流保护，对投影电视特有的投影管灼伤的现象也提供了严密的保护措施。在电路出现过流或过压时，通过触发主电源可控硅，切断主板供电来实现，保护电路见图。该保护电路比较可靠，采用二极管隔离，维修时只要测量各个保护二极管的导通情况就可以区分是哪路保护。

保护类型 电路功能 执行元件 保护结果 保护电路位置 120V过流保护 行供电 DP39 经过RP50加到PROTECT脚,引起待机 电源板 120V过压保护 行供电 DP40\DP41 220V过压保护 视放供电 DP37\DP38 28V过压保护 场输出供电 DP43 28V欠压短路保护 场供电过流检测 DP45  -28V欠压保护 汇聚供电 DP43 行高压过压保护 检测高压 DH14 使62501⑦脚电压升高,高压停止 扫描板 行高压过压保护 检测高压 DH15(22) XRAYPROT升高,电源保护 行脉冲丢失保护 检测行扫描停振 DH09\DH10 62501 14和高压行激励Ub升高,高压停止 S校正电容漏电,枕校开路保护 S校正电容漏电,枕校开路 D753 XRAYPROT升高,电源保护 枕校管短路保护 枕校管短路 Q754 XRAYPROT升高,电源保护 场脉冲丢失保护 检测场停振 DH09\DH10 行激励Ub升高行停止 SW+9V2H欠压保护 防止行激励电压过低 D710 Q708导通将行激励供电短路 场过流保护 场过流 D508 D508导通XRAYPROT升高,电源保护

　　在测量此类保护电路时，一定要使用指针式万用表。如果采用数字万用表则来不及看清保护电压上升便关机了。在区分是电源还是扫描板保护时，可以测量DP46两端的电压，如果是DP46“PN”结正偏，说明故障在扫描板；如果是电源板过流保护，DP46的负端应该是高电平正端CP为低电平，此时DP46反偏截止。各种保护如表所示。
