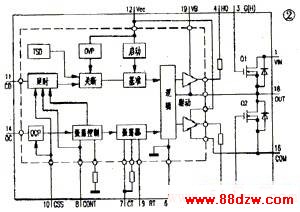

东芝彩电半桥式电源STR-Z3302内部电路结构和各引脚功能

文章摘要：其中，OVP为内部过压保护，OCP为过流保护，TSD为过热断路保护，当外部电路的相应参数超过其设定值时，电路将自行实施保护，停止工作。STR-Z3302 引脚功能表引脚符号功能1VIN半桥变换电源电压输入3G（H）高端MOS管触发输入4H（0）高端触发激励输出6GND控制部分接地7GT振荡定时电容8CONT稳压、待机控制输入9RT振荡定时电阻10CSS软启动电容

东芝彩电半桥式电源STR-Z3302内部电路结构和各引脚功能,标签：电视机电路,电路设计,http://www.88dzw.com

其中，OVP为内部过压保护，OCP为过流保护，TSD为过热断路保护，当外部电路的相应参数超过其设定值时，电路将自行实施保护，停止工作。

STR-Z3302 引脚功能表

引脚

符号

功能

1

VIN

半桥变换电源电压输入

3

G（H）

高端MOS管触发输入

4

H（0）

高端触发激励输出

6

GND

控制部分接地

7

GT

振荡定时电容

8

CONT

稳压、待机控制输入

9

R_T

振荡定时电阻

10

C_SS

软启动电容
