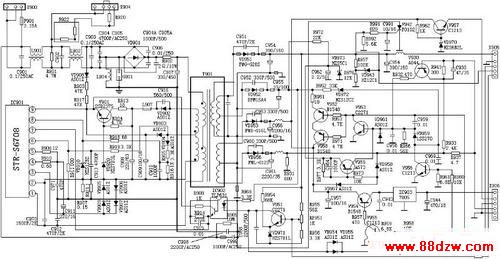

    金星D2902、D2912等机型的电源采用了三根公司的电源厚膜块STR-S6708，该电源具有适应电网电压宽（90V-270V）、保护电路完善、外围元件少等特点，该电路能改变开关电源脉冲宽度，在待机时采用窄脉冲方式工作，在正常开机时采用宽脉冲方式工作，因而无须另设待机时的辅助电源。

开关电路振荡过程
  STR-S6708的（9）脚是电源供应脚，只有（9）脚供电正常，厚膜电路才会正常工作。
  VD908从220V交流电上直接整流，经R903、R917限流、C909滤波后得到8V左右的直流电压，加到IC901的（9）脚，IC901开始工作，开关电源开始振荡，由VD908整流得到的电压能量较小，不能维持IC901的正常工作，但是当开关电源开始振荡后，开关变压器T901的（V2）脚将输出电压，经VD903整流、C909滤波后可得到稳定的8V电压，向IC901供电。
  光有VD903整流后的电压仍然是不行的，因为当电视机进入待机状态时，整机的主电压将从127V下降到30V左右，此时，开关变压器的（V2）脚输出电压也将大幅度下降，经VD903整流后的电压根本达不到8V，这时就要靠V901这一回路来继续维持供电了。在正常开机状态，开关变压器的（V3）脚输出电压，经VD902整流、C908滤波后得到约45V左右的直流电压，加到V901的C极，但是，由于这时的V901的发射极电压为8V，而基极接有稳压管VD920，VD920的稳压值是7.2V，所以V901的基极电压比发射极电压低，V901不会导通，IC901的（9）脚供电由VD903提供。当整机进入待机状态时，开关变压器的（V3）脚输出电压经VD902整流后的到11V左右的电压，此时，由于VD903输出的电压很低，V901得到正偏开始导通，其发射极输出电压为6.7V左右，继续为IC901的（9）脚提供电源。
    V901回路的另一个作用是，当电网电压降低时，VD903整流后的电压也将降低，当降低到6.6V以下时，V901会导通，继续向STR-S6708的（9）脚供电，所以，这种开关电源适应电网电压的范围很宽。
  IC901的（9）脚得到电压后开始振荡，其振荡的脉冲频率和脉冲宽度由IC901内部的RC时间常数决定。振荡脉冲从IC901的（5）脚输出，然后分为二路：一路作为负反馈信号经R906、R910送回IC901的（4）脚，以控制IC901内部比例驱动电路的工作状态；另一路经C911送回到IC901的（3）脚，STR-S6708的（3）脚是内部开关管的基极，（1）脚是集电极，（2）脚是发射极。在开关脉冲的作用下开始振荡，开关管在C、E间产生振荡电流，在开关变压器的（P1）、（P2）绕阻产生感应电压，经耦合后在其它绕组也产生相应的感应电压，经整流滤波后供各级负载使用。
  由STR-S6708组成的开关电源，只要其（9）脚加上6V以上的电压，电路就能起振，不需另设正反馈电路。

稳压过程
  STR-S6708是根据改变（7）脚的电流来控制输出电压的大小的，（7）脚电流越大，开关管导通时间变短，输出电压就越低；反之，（7）脚电流越小，开关管导通时间变长，输出电压就越高。
   整机输出电压的大小由V951控制，V951是取样三极管，R955是取样电阻，直接从主电源上取样，若有某种原因使得主电源电压升高，则会发生下面一系列控制过程，最终使输出电压稳定：
+B升高→V951的B极电压↑→V951的C极电压↓→光耦IC902的（1）、（2）脚的电流↑→光耦IC902的（4）、（5）脚的电流↑→STR-S6708（7）脚电流↑→输出电压降低。
 反之，若输出电压降低，则发生上述相反的过程。

待机/开机控制
  D2902的待机/开机设计比较独特，也比较复杂，下面我们来分析这一部分的电路。
  D2902的电源输出中有二个5V，但排插X306的（2）脚上的5V是CPU的供电电压，它不受开机或待机的控制，输出电压始终保持5V，因而能在待机时继续为CPU供电。
