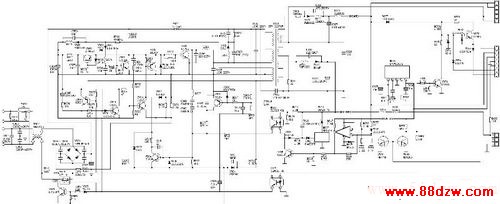

    金星C6478的开关电源目前在国内的彩电中用的比较广泛，主要有：东芝2929KPT（待机、开机控制部分略有不同）、长虹C2518、C2588（已作了简化）、长虹C2919、C2939、C3418（待机、开机控制部分略有不同，与东芝2929KPT相同）、北京C2931。

    振荡电路由R828、V883、R826、C820、C852、T803的（5）、（1）和（7）、（9）绕组组成。其中R828是起动电阻，C820是振荡电容，T803的（7）、（9）绕组是正反馈绕组。

    恒流驱动电路由V820、C821、R822、R823、V880、T803的（7）、（8）和（7）、（9）绕组组成，目的是为开关管V883提供恒流驱动，使V883的基极电流不受电网电压的影响，实现超宽电源稳压，使该开关电源能适应90V~270V的电网电压。
    输出稳压控制电路由N827、N826、V884、V882、V824、C826等元件组成。其中N827为输出电压取样电路，输出电压的波动，通过N827的（2）脚反映出来，从而影响了N826的导通程度，进一步影响了V884、V882的，这样就能控制V883的基极电流，也就稳定了输出电压。C6478的主电源电压是115V（原线路图上标145V是错误的）。V824、C826的作用是为V884提供工作电压。

    待机/开机控制电路由V831、N830、V886、V894、V871、V870等元件组成。
    待机时，CPU的POWER脚输出低电平，V831、V894均截止。V831的截止使N827的（4）、（2）脚为高电平，V886导通，N826中流过最大电流，使开关电源输出电压大大降低（主电源电压降到70V左右）。V894的截止使V871导通，造成V870截止，使行振荡电路失去9V工作电压，行扫描电路停止工作。
  开机时，CPU的POWER脚输出高电平，则发生上述相反的过程。

    各种保护电路：
    V885、R838、R839、R832、R833组成过流保护电路。R838、R839为开关管电流取样电阻，当开关管过流时，R838、R839上的压降增大，V885导通，V882也导通，开关管基极被分流，达到了限流的目的。
    V898及周边元件组成欠压保护电路。当电网电压大于90V时，该部分电路不起作用，当电网电压低于90V时，V898导通，造成V884、V882均导通，开关管截止。
