用分立元件构成枕校电路

文章摘要： 齿波信号由R514送入V551的基极，经R516、C514积分，C510、R519、C509、V551的E-B极微分，形成抛物波信号，再经V552放大后从集电极输出，直接送到V553的基极，从V553集电极输出的抛物波信号经R529、L403加在V402的负端，经V401调制行偏转线圈上的电流，东/西枕形失真得到校正。 加在R520上的是抛物波信号，调节R520可调节抛物波信号的幅度，也就调节了枕校量。加在R523上的是直流电压，调节R523可调节行幅

用分立元件构成枕校电路,标签：电视机电路,电路设计,http://www.88dzw.com

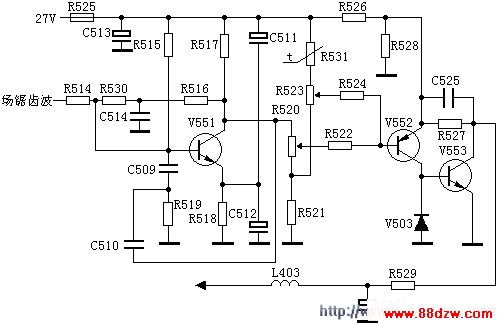

    齿波信号由R514送入V551的基极，经R516、C514积分，C510、R519、C509、V551的E-B极微分，形成抛物波信号，再经V552放大后从集电极输出，直接送到V553的基极，从V553集电极输出的抛物波信号经R529、L403加在V402的负端，经V401调制行偏转线圈上的电流，东/西枕形失真得到校正。

    加在R520上的是抛物波信号，调节R520可调节抛物波信号的幅度，也就调节了枕校量。加在R523上的是直流电压，调节R523可调节行幅
