具有锐截止特性的有源高通滤波器(RC4558DN)
[10-10 20:42:03] 来源:http://www.88dzw.com 基础电路 阅读:8631次

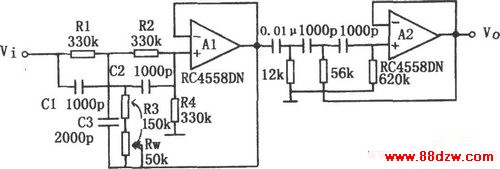

文章摘要:如图所示为具有锐截止特性的有源高通滤波电路。为了改进高通滤波器在截止频率fc附近的频率特性,本电路将高通滤波器和一个带阻滤波器串联,这样可以改善高通滤波器的频率特性。图中第一级为带阻滤波器,由双T网络加负载电阻R4组成,形成了具有低频段增益下降的带通滤波器。为了提高Q值,在双T网络的尾端加有自举。
具有锐截止特性的有源高通滤波器(RC4558DN),标签:电路基础,电路设计,http://www.88dzw.com如图所示为具有锐截止特性的有源高通滤波电路。为了改进高通滤波器在截止频率fc附近的频率特性,本电路将高通滤波器和一个带阻滤波器串联,这样可以改善高通滤波器的频率特性。图中第一级为带阻滤波器,由双T网络加负载电阻R4组成,形成了具有低频段增益下降的带通滤波器。为了提高Q值,在双T网络的尾端加有自举。
