场输出电路:TA8445K

文章摘要：该电路摘自西湖CM2528。1脚：9V——电源12脚：0.2V——场触发脉冲输入端3脚：1.3V——场幅控制4脚：L/HV——50/60Hz转换（50Hz=L；60Hz=H）5脚：3V——外接锯齿波形成电容6脚：3.2V——负反馈7脚：25V——电源28脚：1.2V——泵电源提升端9脚：0.8V——滤波器电容10脚：0V——地11脚：13V—&m

场输出电路:TA8445K,标签：电路基础,电路设计,http://www.88dzw.com

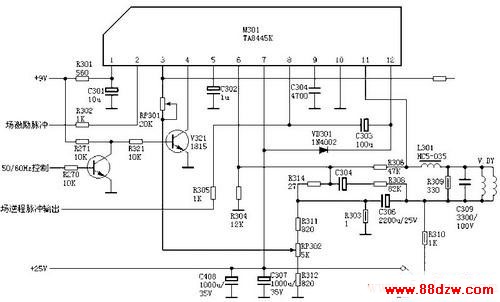

该电路摘自西湖CM2528。

1脚：9V——电源1

2脚：0.2V——场触发脉冲输入端

3脚：1.3V——场幅控制

4脚：L/HV——50/60Hz转换（50Hz=L；60Hz=H）

5脚：3V——外接锯齿波形成电容

6脚：3.2V——负反馈

7脚：25V——电源2

8脚：1.2V——泵电源提升端

9脚：0.8V——滤波器电容

10脚：0V——地

11脚：13V——场输出

12脚：24.6V——电源3
