T26做Pt1000温度控制器

文章摘要：显示范围：-50度 <> 500度控制范围：0度 <> 500度 温度传感器：Pt1000，调整电阻桥也适用Pt100等电阻类温度传感器主控IC：ATtiny26L显示屏：CT 3位数字型液晶屏（带背光）校正：0度，100度 设计思路：1、用TL431做恒流，将测温电阻转换成电压；2、利用AVR单片机ATtiny26L差分AD做转换；3、ADC查表法，直接用ADC值与温度对应，增加反应速度；4、将每次调节最大最小控制温度Tmax、Tmin写入EEPROM中，系统重启时都自动调用。 校正：1、按顺序分别测试0度和100度，系统自动根据阻值表转换ADC值与

T26做Pt1000温度控制器,标签：自动控制原理,自动控制系统,http://www.88dzw.com
显示范围：-50度    <>   500度 控制范围：0度   <>   500度  温度传感器：Pt1000，调整电阻桥也适用Pt100等电阻类温度传感器 主控IC：ATtiny26L 显示屏：CT 3位数字型液晶屏（带背光） 校正：0度，100度   设计思路： 1、用TL431做恒流，将测温电阻转换成电压； 2、利用AVR单片机ATtiny26L差分AD做转换； 3、ADC查表法，直接用ADC值与温度对应，增加反应速度； 4、将每次调节最大最小控制温度Tmax、Tmin写入EEPROM中，系统重启时都自动调用。   校正： 1、按顺序分别测试0度和100度，系统自动根据阻值表转换ADC值与温度对应表； 2、将ADC值与温度对应表写入EEPROM中，系统重启时都自动调用。；   使用： 1、按TmaxUP、TmaxDOWN、TminUP、TminDOWN四个键分别设定最大最小控制温度Tmax、Tmin
2、三种输出方式：       输出1、T  =<  Tmin，输出1       输出2、T  =<  Tmin，输出1； T  >=  Tmax，输出0；Tmax与Tmin之间输出状态不变
      输出3、T  >=  Tmax，输出1   电路图： PCB：
1.rar     程序： 反应速度：150次/S

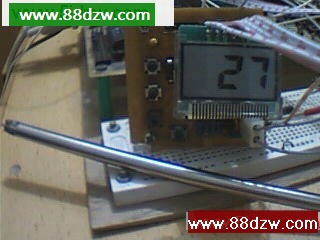

2.rar       显示：


3.rar
