白光烙头控制器

文章摘要：控制范围：室温 — 400℃输入：12 -- 24V3A （可以使用19.5V的笔记本电源） 显示：LCD1602屏控制精度：±3℃EEPROM自动保存上次设定值 使用功能：三个键S11、S12、S13分别是UP、DOWN、温度调节步进（10默认、100、1）。1、按S13选择温度调节步进（10默认、100、1）；2、按S11、S12增减设定值；3、按住S13启动控制器进入调零显示，用于校正零点。这时显示的是ADC的值，将PN结放入冰水混合（0℃），烙头保持常温冷态，调节电位器使得显示的ADC值刚好为零。 工作原理：白光烙头内部结构就相当于热电偶和加热丝串联。本控制器使用OP27做热

白光烙头控制器,标签：自动控制原理,自动控制系统,http://www.88dzw.com
控制范围：室温 —  400℃

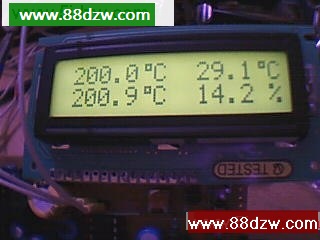

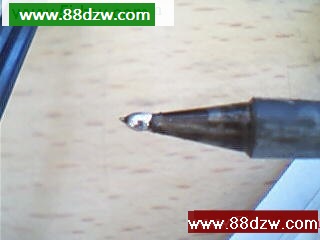

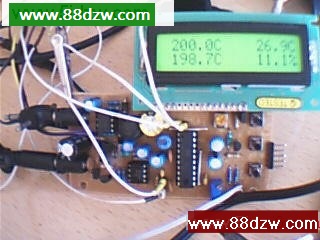

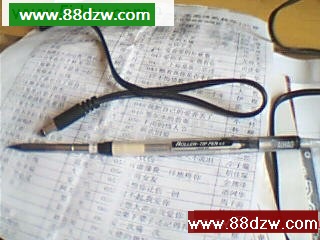

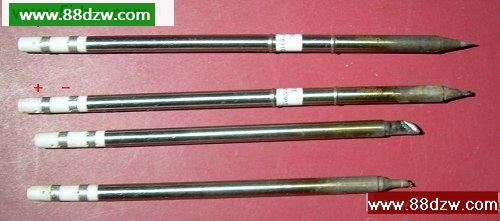

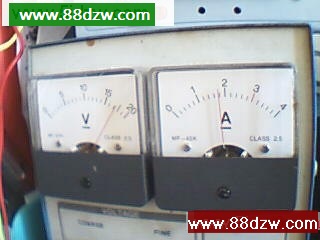

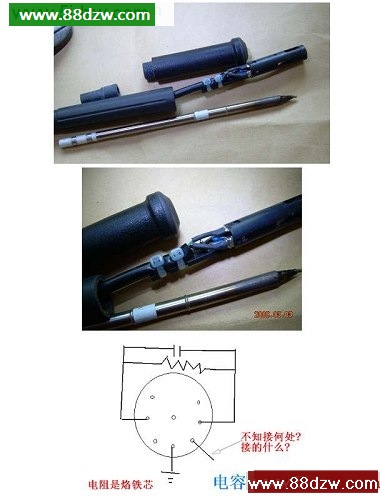

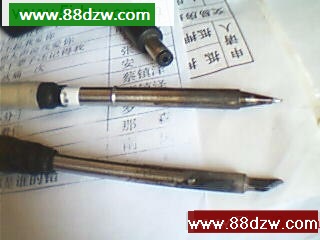

输入：12  -- 24V3A  （可以使用19.5V的笔记本电源）   显示：LCD1602屏 控制精度：±3℃ EEPROM自动保存上次设定值   使用功能： 三个键S11、S12、S13分别是UP、DOWN、温度调节步进（10默认、100、1）。 1、按S13选择温度调节步进（10默认、100、1）； 2、按S11、S12增减设定值； 3、按住S13启动控制器进入调零显示，用于校正零点。这时显示的是ADC的值，将PN结放入冰水混合（0℃），烙头保持常温冷态，调节电位器使得显示的ADC值刚好为零。   工作原理： 白光烙头内部结构就相当于热电偶和加热丝串联。本控制器使用OP27做热电偶的电压输出放大，8050的PN结做环境温度传感器，使用轮换加热和测温的方式进行温度控制。加热时间和关断时间由单片机ATtiny26L根据输出功率进行调节。   原厂的控制器 http://hakko/english/pickup/fx951/index.html 烙头结构 手柄的内部结构（借用阿平的解剖图） http://ctwxdc.512j/viewthread.php?tid=23434&highlight=%B0%D7%B9%E2 常见的几种烙头     自制控制器和手柄 显示格式 设定温度               环境温度 烙头温度               输出功率百分比 手柄（烙头型号为T12-BL） 刀头的手柄 恒温下烙头化锡 加热时的电源输出显示
