本例介绍的彩色光合成演示器，采用发光二极管和电阻器等元器件制作而成，具有电路简单、形象百观等特点，用它来演示不同彩色光的合成实验，能使学生更容易理解和接受。

电路工作原理
该彩色光合成演示器电路由电阻器Rl-R3、电位器RPl-RP3、发光二极管VLl-VL3、电源开关S和电池GB组成，如图2-33所示。

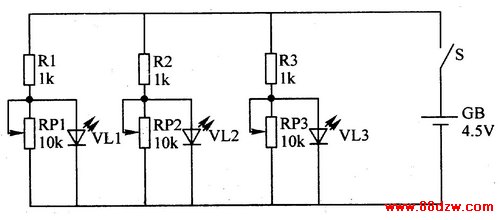

    图2-33彩色光合成演示器电路

电路制作时，将VLl(红色)、VL2(绿色)和VL3(蓝色)呈 “品”字形紧密地排列在  起，并用一只大小合适、内壁呈白色的纸筒罩上。 演示彩色光的合成实验时，可适当调节RP1-RP3的阻值，改变VLl-VL3的工作电压与电流，即可实现彩色光的 合成 (学生从纸筒的开口处可观察到合成的彩色光)。若实验效果不太明显或合成彩色效果不理想，则可降低周围环境光的亮度或增加几组三基色发光电路，也可将合成彩色光通过纸筒投射到白纸上再观察效果。

元器件选择
Rl-R3均选用1/4W金属膜电阻器。
RPl-RP3均选用合成膜电位器。
VLl-VL3均选用ф5mm、ф8mm或фl2mm的高亮度发光二极管，VLl为纯红色，VL2为纯绿色，VL3为纯蓝色。
S选用微型单极拨动式开关。
GB选用3节5号或1号电池。
