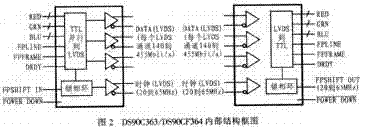

DS90CF364LVDS发送/接收器在RGB液晶屏应用

3．2引脚功能

图3给出了DS90C363和DS90CF364的引脚排列，其中发送器DS90C363的引脚功能如下：

TxIN0～TxIN20：TEL电乎数据输入，其中包括6红、6绿、6蓝以及3个控制线-FPLINE(HSYNC)、FPFRAME(VSYNC)和DRDY(Data Enable)；

TxOUT+：LVDS差分数据输出的正端；

TxOUT-：LVDS差分数据输出的负端；

TxCLK IN：TIL电平时钟输入，一般在其下降沿激活数据。

R_FB：可编程触发选通；

TxCLK OUT+：LVDS差分时钟输出正端；

TxCLK OUT-：LVDS差分时钟输出负端；

PWR DWN：TTL电平输入，当设置为低时为三态，以确保在节能状态的低电流；

Vcc：用于TTL的电源引脚；

GND：用于TTL的电源地；

PLL Vcc：用于PLL，的电源引脚；

PLL GND：用于PLL的电源地；

LVDS Vcc：用于LVDS输出的电源引脚；

LVDS GND：用于LVDS输出的电源地。

接收器DS90CF364引脚功能如下：

RxOUT0～RxOUT20：TTL电平数据输出，包括6红、6绿、6蓝以及3个控制线-FPLINE(HSYNC)、FPFRAME(VSYNC)和DRDY(Data Enable)。；

RxIN+：LVDS差分数据输入的正端；

RxIN-：LVDS差分数据输入的负端；

RxCLK OUT：TTL电平时钟输出，通常在其下降沿激活数据；

RxCLK IN+：LVDS差分时钟输入正端；

RxCLK IN-：LVDS差分时钟输入负端；

PWR DWN：TTL电平输入，当设置为低时，输出为三态，以便确保在节能状态下的低电流；

Vcc：用于TTL的电源引脚；

GND：用于TTL的电源地；

PLL Vcc：用于PLL的电源引脚；

PLL GND：用于PLL的电源地；

LVDS Vcc：用于LVDS输出的电源引脚；

LVDS GND：用于LVDS输出的电源地。

4 设计应用

本文所介绍的系统板设计并不是太难，但需注意以下两点：

(1)PCB板设计

最好使用4层板，从顶层到底层的顺序依次为LVDS信号层、地层、电源层、TFL信号层，这样可使TIL信号和LVDS信号相互隔离，否则T1L可能会耦合到LVDS线上，鉴于上述原因，设计时最好将TIL和LVDS信号放在由电源／地层隔离的不同层上。安装时，LVDS发送器和接收器应尽可能地靠近连接器的LVDS端。使用分布式的多个电容来旁路LVDS设备时，表面贴电容应尽量靠近电源／地层管脚放置，以进行更好地滤波和防止电源干扰。电源层和地层应尽量布一些粗线，以保持PCB地线层返回路径宽且短，应该利用地层返回铜线的电缆连接两个系统的地层，可使用多过孔(至少两个)将其连接到电源层(线)和地层(线)，表面贴电容可以直接焊接到过孔焊盘以减少线头。所有未使用的LVDS接收器输入管脚均应悬空，同时所有未使用的LVDS和TIL输出脚也应悬空，并将未使用的TIL发送／驱动器输入和控制／使能管脚接到电源或地端。

(2)电缆选择

使用受控阻抗媒质时，其差分阻抗约为100Ω，因而不会引入较大的阻抗不连续性，但就减少噪声和提高信号质量而言，平衡电缆(如双绞线对)通常比非平衡电缆好。电缆长度小于0．5m时，大部分电缆都能有效工作，距离在0．5-10m之间时，CAT 3(Categiory 3)双绞线对电缆的效果较好，因此，在距离大于10m并且要求高速率时，建议使用CAT 5双绞线对。如需在噪声环境中提高可靠性，最好选用带屏蔽层的电缆，每对电缆之间一定要靠紧，并且应在尽量靠近接收器的每对平行线正端和负端之间连接一个100Ω的表面贴终端电阻，该电阻可在设计时起到终止环流信号的作用。另外在接收端串接一个变压器可以减小干扰并避免LVDS驱动器和接收器地电位差所产生的影响。

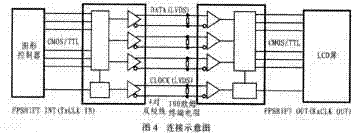

该芯片组的应用连接示意图如图4所示，设计时可参照该图进行。

5 结束语

本文介绍的LVDS传输套片还可运用于其它具有数字RGB视频接口的控制芯片。对于美国国家半导体公司出品的其它FPD链路专用LVDS传输套片，也可借鉴本文所介绍的方法来进行设计和调试。
