检验液晶显示器的简易测试仪

文章摘要：电子设备制造商生产计算器、电子表、小型视频游戏机和寻呼机时都使用液晶显示器（LCD）。与耗电几十毫瓦的LED（发光二极管）显示器相比，LCD只耗电几微 瓦。因此，LCD很省电，其耗电仅为LED显示器的大约千分之一。检验LED就像检验半导体二极管一样简单，但是检验LCD则要复杂一些。LCD需要用一个交流电场来激励LCD中的有机化合物。给LCD加一个直流电压就会使LCD永久损坏。图1所示电路是一种测试LCD性能的简单配置。该电路能产生直流分量可以忽略不计的双相方波。它是以CD40106六施密特触发倒相器为基础的。该电路包括一个振荡器IC1A，一个分相器IC1B，以及一对分别由IC1C/IC1B和I

检验液晶显示器的简易测试仪,标签：显示及光电,光电显示技术,http://www.88dzw.com
电子设备制造商生产计算器、电子表、小型视频游戏机和寻呼机时都使用液晶显示器（LCD）。与耗电几十毫瓦的LED（发光二极管）显示器相比，LCD只耗电几微 瓦。因此，LCD很省电，其耗电仅为LED显示器的大约千分之一。检验LED就像检验半导体二极管一样简单，但是检验LCD则要复杂一些。LCD需要用一个交流电场来激励LCD中的有机化合物。给LCD加一个直流电压就会使LCD永久损坏。图1所示电路是一种测试LCD性能的简单配置。该电路能产生直流分量可以忽略不计的双相方波。它是以CD40106六施密特触发倒相器为基础的。该电路包括一个振荡器IC1A，一个分相器IC1B，以及一对分别由IC1C/IC1B和IC1E/IC1F组成的缓冲器／驱动器。
　　缓冲器和驱动器通过一只47Ω的串联电阻器与测试探头连接。47Ω串联电阻器在发生短路时起保护CD40106的作用。如果元件参数值如图1所示，振荡器IC1A产生的方波频率约为45Hz。该电路的工作电压为3～5V。为了测试LCD的任何一个显示段，要用两个测试探头中的一个接触背面电极，而用另一测试探头触及该显示段。如果被测显示段工作正常，它就会发光。如果被测LCD是多路传输型的，则可将所有显示段连接起来，它们如果工作正常就会发光。最左边或最右边的连接点通常是LCD的背面电极。如果不是，就必须反复试验，把背面电极找到。

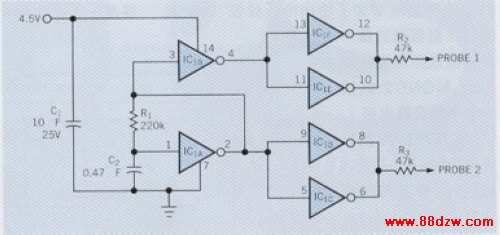

　　图1 这一简易电路能产生没有直流分量的双相方波，从而可测试LCD。
