  E.使用标准微影技术及乾式蚀刻来蚀刻部份的P-type GaN层,以露出N-type GaN层,进而定义发光区域及电极。

  F.沉积ITO透明导电层,接着沉积Cr/Au金属层,在200℃氮气气氛下进行合金化,以制作P电极与N电极。图4为GaN LED之前段工艺流程图;图5为经过化学湿式蚀刻图形化蓝宝石基板(PSS),接着生长GaN磊晶层的LED结构图。

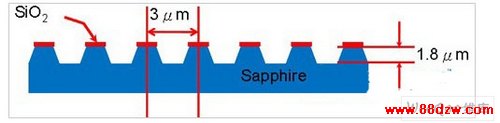

图2、湿式化学蚀刻蓝宝石基板后(PSS)之横截面示意图。

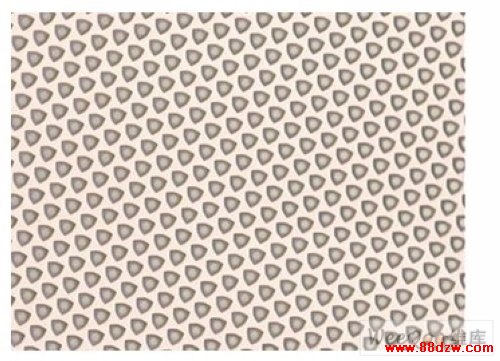

图3、湿式化学蚀刻蓝宝石基板后(PSS)之光学显微镜照片。

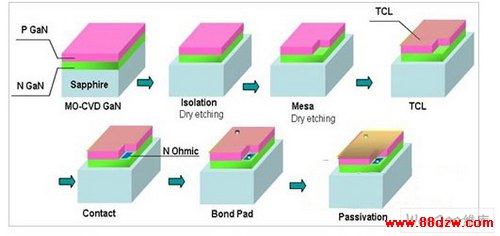

图4、GaN LED前段工艺流程图

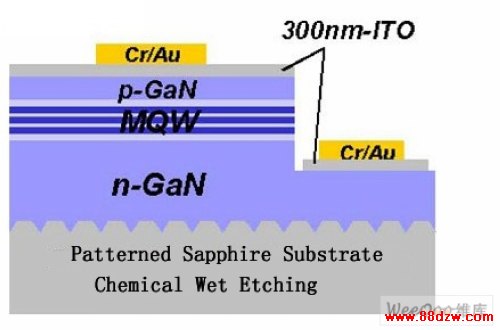

图5、湿式蚀刻图形化蓝宝石基板后,接着生长GaN磊晶层的LED结构.

  如图6所示,经湿式化学蚀刻图形化之蓝宝石基板,基于表面晶格特性,所以会被蚀刻出呈57o倾斜的{1-102}R面(R Plane),此种倾斜R面可以大大地增加光的萃取效率。Lee等人利用湿式蚀刻图形化蓝宝石基板制作GaN LED并*估其效能,图7为传统LED和PPS LED的电流-输出光功率曲线之关系图,在20mA操作电压下,传统LED和PPS LED的输出功率分别为7.8和9 mW,PPS LED的输出功率为传统LED的1.15~1.3倍。此外,在20mA操作电压下,传统LED和PPS LED的外部量子效率(External Quantum Efficiency)分别为14.2%和1*%,PPS LED的外部量子效率也较传统LED高1.15倍。因此PPS技术不只利用蓝宝石基板的特殊几何结构,将光导引至逃逸角锥(Escape Cone)进而发射出去,以增加LED的外部量子效率外,湿式蚀刻PPS结构也可降低Sapphire基板之差排缺陷密度,以进而提高GaN的磊晶品质[3, 4, 5].

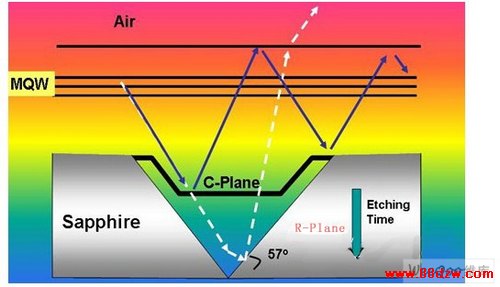

图6、经湿式蚀刻图形化蓝宝石基板,其表面因晶格特性,会被蚀刻出成57o倾斜的的{1-102}面(R Plane),可以大大增加光的萃取效率.

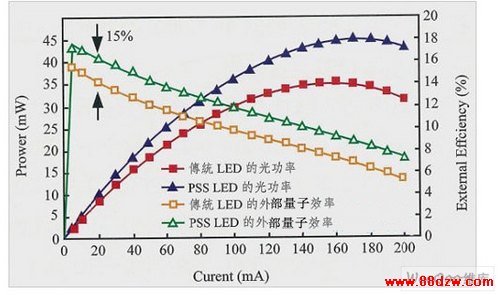

图7、传统的LED和PPS LED的电流-输出光功率曲线之关系图.

  磊晶后蓝宝石基板之蚀刻工艺

  元件形状化之覆晶LED是使用高温磷酸来蚀刻蓝宝石基板的侧边(Sapphire Sidewall Etching; SSE),并使基板背面粗糙化(Sapphire Backside Roughing; SBR),以此双重方式来达到增加光萃取效果,其详细工艺流程如图8所示。首先在蓝宝石基板上磊晶制作GaN之LED结构,再将蓝宝石基板磨薄至200 μm厚度,以利于后续芯片切割之进行,接着分别在元件上下面镀上二氧化硅(SiO2)当作蚀刻保护层,使用黄光微影工艺来定义蓝宝石基板被蚀刻的开口位置。接着将已设计图案化之蓝宝石基板浸入高温300℃的磷酸与硫酸的混合液中,进行蓝宝石基板之侧边蚀刻,接者去除二氧化硅保护层。后续进行透明导电膜(ITO)与金属电极(Electrode)制作,并用覆晶(Flip Chip)设备将芯片黏着于硅基板上,制作完成之元件剖面,如图9所示.
