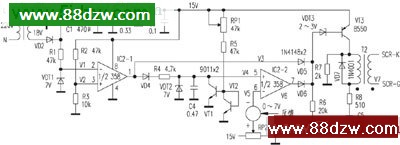

如图所示，ＩＣ２－１等组成电压过零同步脉冲电路；Ｃ４和恒流放电管ＶＴ１、ＶＴ２等组成负向锯齿波电路；ＩＣ２－２等为比较移相电路；ＶＤ５为失交保护电路，当控制电压Ｖ５上升到负向锯齿波的顶点以上而产生失交及移相方波Ｖ６消失时，则由过零同步脉冲的后沿通过ＶＤ５在ＶＴ３、Ｔ２等组成的触发脉冲输出电路产生触发脉冲，使负载工作在全电压状态。而在平时，由于移相方波Ｖ６的宽度总是大于Ｖ３的宽度，所以只有Ｖ６的后沿起作用，这样保证负载在接近全电压工作时不会发生突然停止的现象。

该电路的控制端由于引入了负反馈信号，明显减小了负载受电源电压波动的影响，避免了由人工随着电源电压的波动老去调整控制电位器ＲＰ２的麻烦。

电路调整分零点调整和满值调整；调整ＲＰ１，使Ｖ４的最低点稍高于０，这样当ＲＰ２调至０时，触发脉冲消失，使控制器输出为０，停止工作。将ＲＰ２调至最大，再改变反馈量，使控制器输出刚达到最大值，这时负载电压为最高，然后逐渐将ＲＰ２调至０，负载电压随之减至最低即可。

此电路经数年在机器上运行，稳定可靠。
