　　回流炉必须能够为整个组件和所有引脚位置提供足够的热量（温度）。与组件上装配的其他SMC相比 ，许多异形/通孔器件较高并具有较大的热容。对于THR应用，一般认为强制对流系统优于IR。分开的顶 部和底部加热控制也有助于降低PCB组件上的ΔT。对于带有高堆叠25脚DSUB连接器（1.5 in）的计算机 主板，组件本体温度高得不能接受。解泱这个问题的方法是增加底部温度而降低顶部温度。液相线之上 的时间应该足够长，从而使助焊剂从PTH中挥发，可能比标准温度曲线要长。截面切片分析可能很重要，以确认回流焊温度曲线的 正确性。此外，还必须仔细测量组件上的峰值温度和热梯度并严加控制。所以，设置回流焊接温度曲线 时必须注意：

　　·控制空洞/气泡的产生；

　　·监控板上温度的分布，大小元件的温差；

　　·考虑元件本体热兼容性；

　　·升温速率，液相以上时间，回流峰值温度，冷却速度。

　　要求适当的稳定的升温速度，因为在此过程中，由于锡膏受热黏度下降，同时助焊剂挥发使锡膏粘度 升高，适当的稳定的升温速度使锡膏黏度维持平稳。对于装配过程中元件引脚顶端留有锡膏的情况非常 重要。

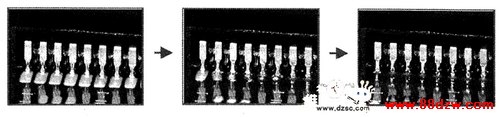

　　图1为在温度曲线优化后，熔融的锡膏被完整地拉回通孔内，形成良好的焊点。

　图1 温度曲线优化形成良好焊点
