0201元件印刷钢网的设计

文章摘要：印刷钢网厚度0.005″采用激光切割，电抛光。作为0.004″和0.006″厚网板的折中，选择了0.005″的厚度。 应用较薄的0.004″网板，锡膏的传输效率会较高，但可能不能满足其他元件对锡膏量的要求。0.006″厚钢网对 0201元件而言会太厚。总共设计两张钢网，网板1为第1个试验设计的（过滤实验）。对应每个焊盘设计，设计5 种不同的开孔。网板2是根据网板1的结果进行设计。在网板2上，对于一种既定焊盘的设计，采用同一开孔设计 。表1中包含了网板2的网板开孔尺寸和开孔相对于焊盘的位置。图1表明了所使用相对于元件中心的3种不同类型 的网板开孔位置。表1 板2的0201网板开孔尺寸和位置图1

0201元件印刷钢网的设计,标签：pcb培训,pcb是什么,pcb软件,http://www.88dzw.com

　　印刷钢网厚度0.005″采用激光切割，电抛光。作为0.004″和0.006″厚网板的折中，选择了0.005″的厚度。 应用较薄的0.004″网板，锡膏的传输效率会较高，但可能不能满足其他元件对锡膏量的要求。0.006″厚钢网对 0201元件而言会太厚。总共设计两张钢网，网板1为第1个试验设计的（过滤实验）。对应每个焊盘设计，设计5 种不同的开孔。网板2是根据网板1的结果进行设计。在网板2上，对于一种既定焊盘的设计，采用同一开孔设计 。表1中包含了网板2的网板开孔尺寸和开孔相对于焊盘的位置。图1表明了所使用相对于元件中心的3种不同类型 的网板开孔位置。

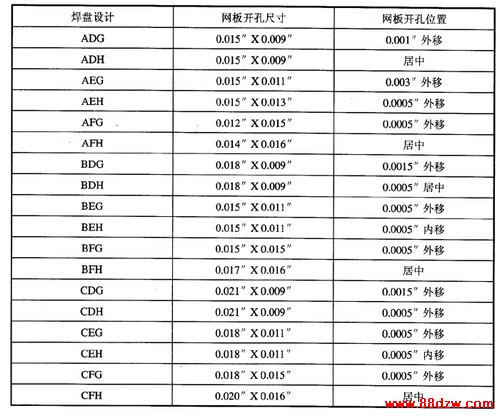

　表1 板2的0201网板开孔尺寸和位置

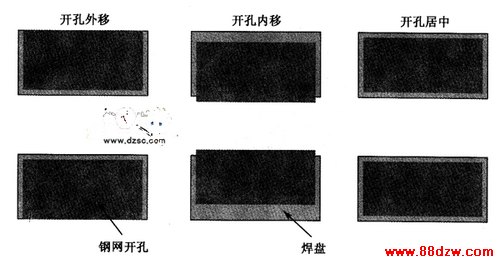

图1 钢网开孔相对焊盘的位置
