  在数码技术迅猛发达的今天，投影机已经成为了多媒体教室、多功能会议厅以及大中型会所等演示场所的标准配置，大有全面代替传统黑板、白板的趋势；投影机甚至已经广泛应用在家庭影院领域和移动办公方面，产品越来越多元化。
  投影机
 既然投影机需要满足课室教学、开会演示、家庭影院以及移动办公等多种用途，必然需要提供多种不同的接口，因此导致了在一个面积不大的投影机背部，接口居然比服务器还多。再加上随机附带的电源连接线、信号线、信号控制线、视频连接线、遥控器等附件，肯定让初涉投影机的用户找不着北。那么投影机这么多的接口和连接线各是什么？有什么用途？该怎样连接呢？

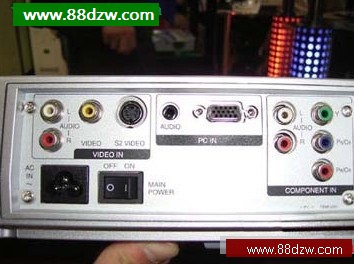

  投影机接口
 投影机接口的分类及各接口的用途
    投影机的接口大致可以分为两类：模拟信号接口和数字信号接口，有些机型还提供有音频输入、输出端子。其中模拟信号接口包括：复合视频信号输入接口（CVBS），S-Video输入接口，欧洲的标准视频接口（SCART），色差输入接口，RGBHV输入接口和VGA-PC的15针VGA输入接口等。复合视频信号输入接口（CVBS）主要用于输入电视信号。S-Video输入接口是随着录像机的出现而发展起来的视频接口，现在被广泛应用在录像机和影碟机等方面。欧洲的标准视频接口（SCART）用于传输RGB信号。色差输入用于传输亮度信号和色差信号分开的影像，有逐行扫描和隔行扫描之分。RGBHV传输的信号和VGA相当，但其5RCA的插座通常用于专用显示领域。VGA-PC的15针VGA输入接口是最常见的接口之一，用于连接计算机的视频输出。

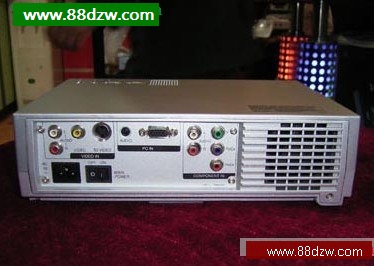

投影机接口
 数字信号接口则包括：USB接口，IEEE1394接口，DVI接口和HDMI接口等。USB接口通常只是用来传送图片文件，而不能传送视频文件。IEEE1394接口则可用于传送MPEG2数码图像，但由于技术较复杂而且比较昂贵，所以装载IEEE1394接口的投影机也比较少见。DVI接口可传输高达2048*1536@75Hz的视频图像，因此被广泛应用在投影机和等离子显示器上，市面上大多数中高档投影机均配备有DVI数字接口，但最近也有些新品采用HDMI接口代替了DVI接口。HDMI接口是在DVI接口的基础上，增加了数字音频输入，从而成为专用的多媒体信息接口，而且支持1920*1080DPI高清晰的数字信号，HDMI可望成为未来的视频设备的标准接口。


采用了新一代HDMI接口的索尼PTAE700投影机
投影机与电脑的连接及注意事项
    与投影机最亲密接触的是电脑，包括台式电脑和笔记本电脑。在投影机附带的连接线中，VGA信号线和信号控制线都是用来直接和电脑连接的。VGA信号线连接电脑的视频输出接口和投影机的VGA输入接口，信号控制线则连接投影机的主控制端口与计算机的COM口。在日常的应用中，为了方便计算机与投影机的屏幕切换，通常使用一VGAMultinier分配器进行中转连接，这样从分配器上就能引出两路VGA信号，其中一路信号传输到投影机中显示，另一路信号传输到显示器中显示，演示者只需通过计算机的显示器操作，而不需要站在投影幕布前面看着投影内容进行讲解了。注意VGA信号线必须拧紧，否则可能出现投影图像偏色的问题，如果拧紧后问题仍未解决，则可更换连接线尝试。另外，连接了VGA信号线后，如果需要使用遥控器来操作计算机的话，还必须连接信号控制线。
