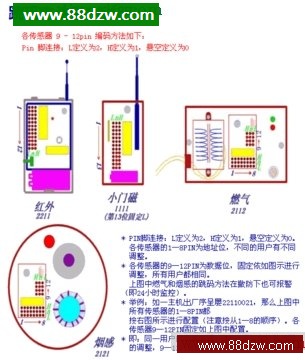

报警系统跳码图文说明 各机型防区跳码方法对照表 防区 地址编码 警情类别 防区属性 三十二防区 其它机型 1 2122 第一防区报警 紧急报警 24小时布防 2 2211 第二防区报警 红外报警 可单独布撤防 3 1111 第三防区报警 门磁报警   4 2112 第四防区报警 燃气报警 24小时布防 5 2121 第五防区报警 烟感报警 24小时布防 6 1211 第六防区报警 第六防区报警   7 1122 第七防区报警 第七防区报警   8 1112 第八防区报警 第八防区报警   9 1212 第九防区报警 第八防区报警   10 2222 第十防区报警 第八防区报警   11 2111 第11防区报警 第八防区报警   12 1221 第12防区报警 第八防区报警   13 1121 第13防区报警 第八防区报警   14 0101 第14防区报警   15 0100 第15防区报警   16 0102 第16防区报警   17 0121 第17防区报警   18 0120 第18防区报警   19 0122 第19防区报警   20 0011 第20防区报警   21 0010 第21防区报警   22 0012 第22防区报警   23 0001 第23防区报警   24 0000 第24防区报警   25 0002 第25防区报警   26 0021 第26防区报警   27 0020 第27防区报警   28 0022 第28防区报警   29 0211 第29防区报警   30 0210 第30防区报警   31 0212 第31防区报警   32 0201 第32防区报警   五防区跳码对照表 防区 地址编码 警情类别 防区属性 1 2122 紧急报警 24小时布防 2 2211 红外报警 可单独布撤防 3 1111 门磁报警   4 2112、2121 燃气报警、烟感报警 24小时布防 5 1211、1122、1112、1212、2222、2111、1221、1121 第五防区报警
IC地址码跳码调制说明及示意图

一、IC地址码的作用及原理
金鹰无线智能保全系统的主机与每个探测器之间之所以能互通信息，是因为它们之间都有相同的IC地址编码。每套标准基本配置所能防范的区域是有限的，为了满足客户全封闭防范的需求，就需要增配相应的探测器，标准配置中外的探测器IC编码都为空码，此时需把空码调制成与标准配置中的IC地址码相同，这样才能达到配置的探测器与主机互通信息，使系统正常工作。
探测器是通过编码IC来实现编码的。在每个探测器内均有编码IC，只有当IC编码与主机相同时，才能实现与主机互通信息，正常工作。
编码IC是通过引脚短路连接来实现的。

二、 IC地址码的特征

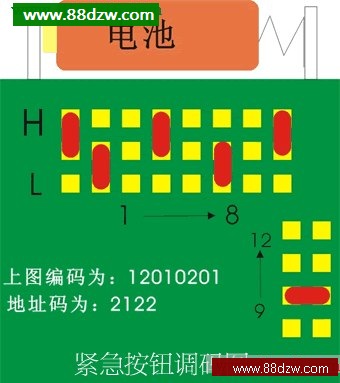

IC地址码在电路板上的排列为横向3排，纵向8列，每列3个点；在IC地址码处的一端有一个基准点（定位点），如没有定位点就以数据码为其基准点（定位点）

三、 调制IC地址码的步骤
1、 在标准配置内取出原始码的编排方式（在门磁、遥控器内都见到）
2、 在需要调制探测器的电路板上找到IC地址编码调制处
3、 找到IC地址编码的基准点（定位点）
4、 把原始码的基准点（定位点）和需调制的探测器电路板的基准点（定位点）放在同一方位
5、 把原始码纵向8列的连接方式复制到需调制的探测器电路板的IC的空码处

四、 调制IC地址码的注意事项
1、 找准基准点（定位点）
2、 在用烙铁进行连接时，不要让烙铁接触焊点时间过长，否则会使铜片脱落，导致电路板损坏
3、 用烙铁进行连接时要采用正确的焊接方式，以免造成虚焊，焊接完成后一定要仔细检查，焊点不要带尖峰、毛边、或搭碰
4、 跳键连接IC地址编码时要分清数据码连接点和IC地址编码连接点
5、 跳键连接IC地址编码时注意分清IC地址编码的方向顺序
