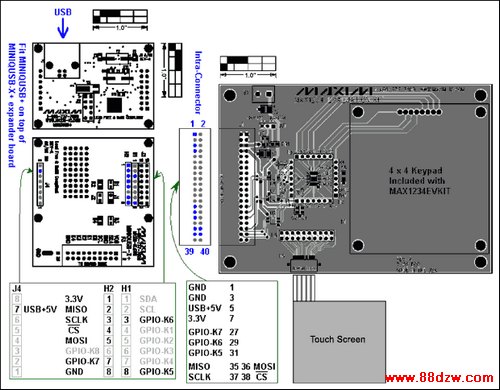

图1. 硬件配置(在后面章节中连接触摸屏)。

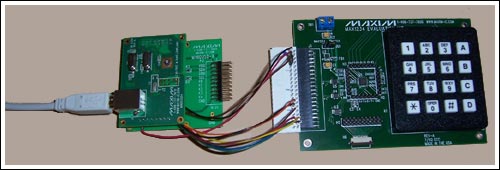

图2. 系统图片，使用一个3M内部连接器来连接MINIQUSB+和MAX1234评估板。

1.4) 步骤

1. 将MAX1234评估板跳接器JU1设置到“MAX1234”位置。
2. 将MINIQUSB+连接至PC的USB端口。确定DACOUT电压 = mid-scale (2.2V)。
3. 启动DEMO1234.EXE程序。屏幕上将出现控制台。
4. 在控制台中输入下面的命令序列。

表2. 连接并验证命令序列

DEMO1234 Command*	Expected Program Output	SPI data in	Verification**
C	Board connected. Got board banner: Maxim MINIQUSB V01.05.41 > Firmware version is OK. (configured for SPI auto-CS 4-byte mode) (SCLK=2MHz) ...
T W DD FF	Write_Register(regAddr=0x000b wr_DAC_data , data=0x00ff {(no bits defined for this register)}) result = 1	0x000b 0x00ff	DACOUT = full-scale (4.5V)
T R DD	Read_Register(regAddr=0x800b wr_DAC_data ) result = 1, buffer = 0x00ff = 255 {(no bits defined for this register)}	0x800b 0x0000	Data buffer = 0x00ff
T W DD 80	Write_Register(regAddr=0x000b wr_DAC_data , data=0x0080 {(no bits defined for this register)}) result = 1	0x000b 0x0080	DACOUT = mid-scale (2.2V)
T R DD	Read_Register(regAddr=0x800b wr_DAC_data ) result = 1, buffer = 0x0080 = 128 {(no bits defined for this register)}	0x800b 0x0000	data buffer = 0x0080

* DEMO1234 Command命令列出了输入到DEMO1234.exe程序中的命令。
** Verification列出了可以进行的物理测试，验证所执行的命令。

1.5) SPI data in实例格式

SPI data in一列列出了驱动至MAX1233/MAX1234 DIN引脚的SPI数据，采用了十六进制格式，最高有效字节在前。例如，序列0x000b 0x00ff中的SPI数据表示同步输入到DIN的32位序列是0000 0000 0000 1011 0000 0000 1111 1111。第一位0用于寄存器写操作，1用于寄存器读操作。

寄存器写操作是0000 0000 a7-a0 d15-d0格式的32位SPI传送过程。
寄存器读操作是1000 0000 a7-a0 0000 0000格式的32位SPI传送过程，在最后16位，接收到的数据从DOUT同步输入。

2) 模拟I/O实例

下面的例子介绍了怎样使用DEMO1234.EXE程序来控制DAC输出，配置基准电压，测量AUX1/AUX2/BAT1/BAT2电压输入，以及测量内部MAX1234温度。

2.1) 控制DAC输出电压

由两个寄存器来控制DAC。写入DAC数据寄存器来设置输出电压。写入DAC控制寄存器来关断或者对DAC上电。默认上电状态是DAC加电，DAC输出位于量程中部。DAC满量程电压通常为AVDD的90% (最小85%，最大95%)。

对于AVDD = 3.3V ±5%，DACOUT满量程范围在2.65V和3.27V之间，通常为2.96V。
