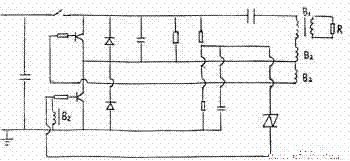

　　图6 DBN-1型电子镇流器电路图

　　1. 铁芯的制作

　　由于主变压器高压线包的限制，我们的铁芯只能与其相仿，所做的铁芯尺寸为CD38×38×11，c=10m/m，振荡电感Φ6×8×5 m/m

　　(1) 卷绕

　　将铁基微晶材料经半自动化恒张力铁芯卷绕设备，按实用尺寸卷绕成矩形铁芯和环形铁芯。

　　(2) 热处理

　　铁芯在通Ar气氛炉和真空内经520℃~570℃微晶化处理，以合适冷却速度，冷却后出炉。

　　(3) 粘结

　　电子镇流器变压器铁芯的工作频率为30Kc左右，为了降低变压器使用时的

　　噪声和切割铁芯的需要，铁芯的粘结相当重要。

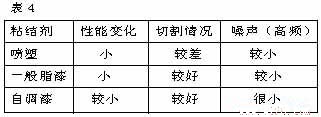

　　表4列出了本次研究所采用的三种粘结剂情况，由于粘结剂的选择对磁性性能的影响较大，故综合上述三种情况，我们选择了自调粘结剂，它的综合性能较好。

　　

　　

　　

　　(4) 切割

　　用线切割机将铁芯对割

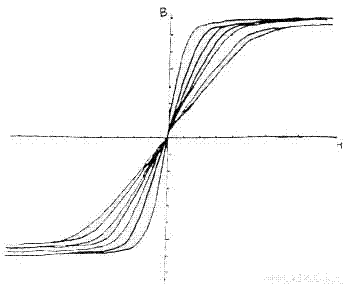

　　图7为不同的气隙所产生的磁滞回线。从图可见，铁芯在较宽的磁场范围内是定值，即磁导率μ恒定在谐振电容一定时、谐振充电状态下的电感：

　　

　　因为

　　所以

　　

　　图7 不同气隙宽度回线

　　2. 静态的性能变化情况

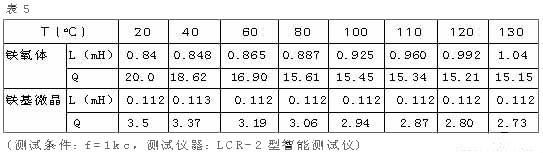

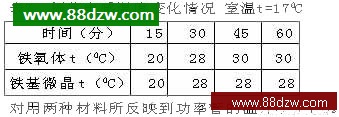

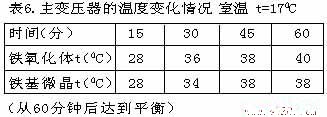

　　本次试验对所用的铁基微晶铁芯与其原用的铁氧体作了一个温度化情况试验。

　　

　　从以上的这组数据来看，可以得到这样一个结果，就是铁基微晶铁芯在20~130℃这段温度范围其电感基本不变，而铁氧化体的变化率δ≈24%。
