无磁芯变压器在高边驱动中的应用,标签:计算机控制技术,工厂电气控制技术,http://www.88dzw.com3.2 信号传输
脉冲变压器通常要求允许快速和稳定通信的信号协议。无磁芯变压器初级与次级绕组的脉冲延迟需少于10ns。建立较好的基本速度,特别是延迟不会随时间或温度的变化而降级。由于绕组产生磁场并且瞬间达到50kV/μs,因此不会对传输产生影响。为了不产生风险,使用串联模式能很容易的实现接收电路的共模抑制滤波。类似地智能错误检测也可集成在激励电路内,在检测到错误的情况下能纠正信号。带有编码,解码和滤波的无磁芯变压器的总延迟时间大约为50ns(如图4所示)。

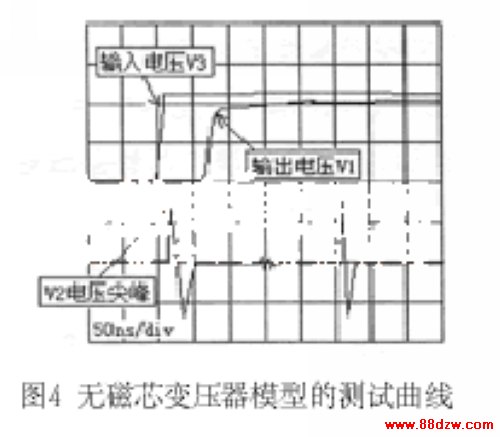

图4 无磁芯变压器模型的测试曲线
由于无磁芯变压器技术的转换率高达100兆赫,因此不仅适用栅极驱动,而且还可以作为基本技术应用在要求(安全)绝缘隔离和高数据速率的各种各样的产品中。
3.3 无磁芯变压器技术与电平位移技术相比的优点
由于电平位移技术不能提供电流隔离,所以在一些应用中不能直接加强隔离。如果半导体技术不能通过使用介电隔离或通过将电路分离在两个芯片上提供保护,那么流过衬底的电流可能会导致某个特殊点上的IC故障。更重要的是,一旦当高边栅极驱动芯片,其可方便、可*的应用到中等功率的应用场合中。驱动器的内部结构图如图5所示。
具有隔离功能的半桥驱动器2EID020I12-F可实现高边驱动和+1A/-2A的输出电流。低边驱动和输入连同一个通用比较器和一个通用运算放大器一起集成在同一个芯片里,标准逻辑功能如高低边的欠压锁定也集成在芯片里。

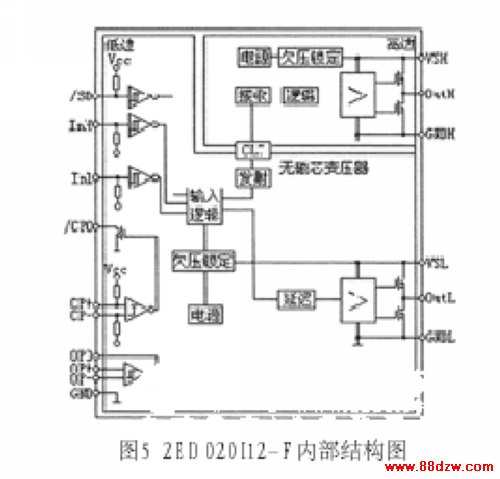

图5 2ED020I12-F内部结构图
4 结语
本文表明放大作用和电平位移是栅极驱动的主要任务,讨论了多种实现电平位移的技术。介绍了一种新型的高边驱动解决方案,用无磁芯变压器技术设计具有电隔离的高边驱动。最后介绍了一款合并了无磁芯变压器技术的产品2ED020I12-F,体现了无磁芯变压器技术的优越性。<--endprint-->
