工控机内插三个CP5613卡通过三条PROFIBUS-DP总线与208台单机控制设备相连，PROFIBUS是目前国际上通用的现场总线标准之一，它主要特点如下:

    ●最高12M的通信速率和可靠的通信质量（海明距离=4）
    ●适用多种通信介质（电、光、红外、导轨以及混合方式）
    ●灵活的拓扑结构,支持线型、树型、环型结构以及冗余的通信模型
    ●强大的通信功能,支持基于总线的驱动技术和符合IEC61508的总线安全通信技术
    ●先进的网络规模（最多支持126个总线站,网络规格可达90公里）

    4 触摸屏（HMI）典型画面设计

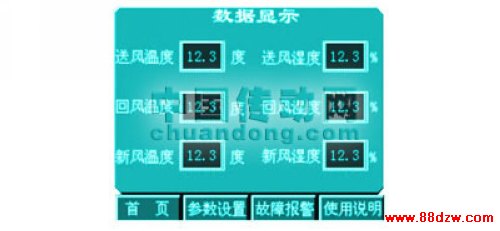

    共分为三个画面:控制画面、数据显示画面及报警信息画面

    4.1 控制画面
用于选择空调运行模式:夏季模式和过渡季模式,设备启动和停止并显示设备状态,如图2:

图2 控制画面

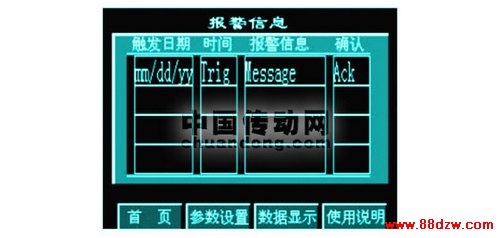

    4.2 报警信息画面

    用于显示设备错误报警及报警发生的时间,如图3:

图3 报警信息画面

    5 结束语

    系统采用SIEMENS公司以及Pro-face公司高端科技产品，其产品质量和性能是不用致疑的，优秀的产品使得本系统的自动化和先进性保持领先，以确保中央空调系统的正常稳定运行。 <--
