3．3 控制系统软件设计
系统软件设计主要由两部分构成，一部分是触摸屏的画面设计，另一部分是PLC软件设计。
(a)人机界面软件设计
人机界面是用户设定工艺参数的关键，以及信息显示的重要设备。该系统采用的触摸屏可支持与多种PLC语言通讯。其编程软件ADP3提供了功能强大的巨集指令，在编程中可以大大节省PLC的程序容量，使PLC的控制精度及效率最佳化。
人机界面主要由两部分组成，一部分是系统工作参数的设定，包括手动工作方式和自动工作方式两部分。其中手动工作方式主要是用于旋转压实仪的测试阶段，自动工作方式用于旋转压实仪的自动运行，?其中自动运行有两种转数和标高控制两种模式；另一部分是报警功能设置。
整个人机画面包含有以下画面：主画面(图3)、自动方式画面(图4)、手动方式选择画面(图5)、警报画面(图6)。

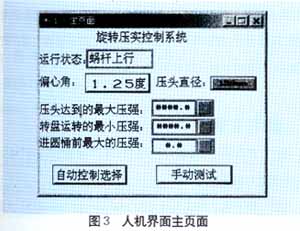

主画面(如图3)包括运行最大压强设定、压头工作最小压强设定、进桶前最大压强设定、自动方式选择、手动测试方式选择。
自动方式画面用于旋转压实仪自动运行阶段(如图4)，包括运行状态显示，标高设定、转盘控制电机正反转数设定、当前标高显示、剩下转数显示、当前压强显示。此外还包括有两种控制模式选择(转数控制和标高控制)以及还有打印按钮，其中打印功能通过编辑人机界面中的巨集指令来实现。
手动测试画面(如图5)用于旋转压实仪测试阶段，包括两台电机六种运行方式，目的是为了检测当前各个电机是否可以正常工作。

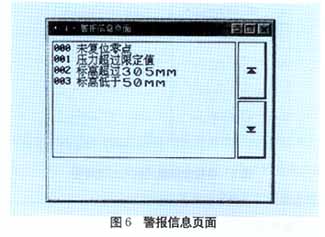

警报画面(如图6)显示运行过程中有可能出现的故障信息，共有四种可能的故障信息，压头未对准圆桶，压力超过最大压强，标高超过H1，标高低于H4(图1所示)。
(b)PLC软件设计

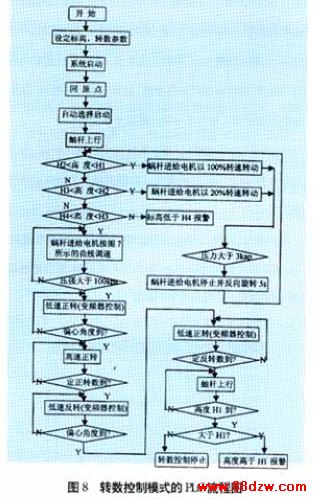

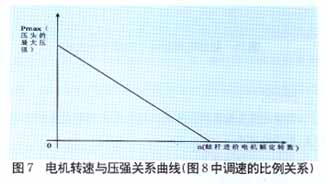

PLC程序以循环方式执行，从主程序开始执行，执行完毕后，然后再回到主程序，程序扫描周期为几毫秒。整个PLC程序是在松下的FPWIN平台上用布尔梯形图完成。整个系统的转数控制模式的PLC流程如图8所示，标高控制模式过程类似。
