复合笼条转子异步电动机起动性能的研究
[09-13 17:00:31] 来源:http://www.88dzw.com 控制技术 阅读:8977次
文章摘要: Mm为机械负载转矩;将式(2)、(3)合并起来即得复合笼条转子异步电动机的状态方程。记为:式中:u为输入电压矩阵; t为连续时间。3 仿真分析 为了研究复合笼条转子异步电动机的起动性能,我们制造了一台3KW的该电动机。对其进行了实验,得到了该电机实测参数和起动时电流曲线、转速转矩曲线。电机的实测参数为p=3KW,Ist=31.2,Test=24N.m,cosΦ=0.81,η=78.5%。给该电机加380V,50Hz的额定电压,带额定负载,利用建立的数学模型对该电机起动过程进行了仿真,得到了起动时电流变化曲线如图2所示和转矩转速曲线如图3所示,并与实验曲线进行了比较,说明
复合笼条转子异步电动机起动性能的研究,标签:计算机控制技术,工厂电气控制技术,http://www.88dzw.comMm为机械负载转矩;
将式(2)、(3)合并起来即得复合笼条转子异步电动机的状态方程。记为:

式中:u为输入电压矩阵;
t为连续时间。
3 仿真分析

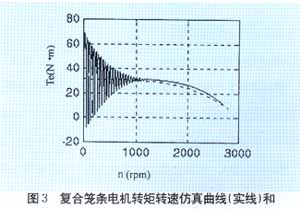

为了研究复合笼条转子异步电动机的起动性能,我们制造了一台3KW的该电动机。对其进行了实验,得到了该电机实测参数和起动时电流曲线、转速转矩曲线。电机的实测参数为p=3KW,Ist=31.2,Test=24N.m,cosΦ=0.81,η=78.5%。给该电机加380V,50Hz的额定电压,带额定负载,利用建立的数学模型对该电机起动过程进行了仿真,得到了起动时电流变化曲线如图2所示和转矩转速曲线如图3所示,并与实验曲线进行了比较,说明了仿真的正确性。实验电流曲线如图4所示,转矩转速曲线如图3中的虚线。图5,图6给出了普通3KW、2极感应电动机的起动电流变化曲线和转矩转速变化曲线,与图2,3比较,可得知复合笼条感应电动机具有良好的起动性能。
4 转子材料对复合笼条感应电动机起动特性的影响
4.1 转子笼条电阻率的影响
根据电机设计的知识,通过不同转子电阻下的仿真结果,可以得到起动转矩随笼条电阻率的变化曲线(如图7所示)和电流随转子电阻率的变化曲线(如图8所示)。一般认为电阻率增大,起动转矩增大。但从曲线可以看出当转子电阻率增大到一定范围时,转矩随转子电阻率的增大反而减小。从仿真结果知,转子电阻率增大,起动时间加长,故转子电阻率增大并不一定对起动有利。
4.2 转子笼条磁导率的影响
根据电机设计的知识,通过不同转子漏抗下的仿真结果得到了起动转矩随转子笼条磁导率变化曲线(如图9所示)、起动电流随笼条磁导率变化曲线(如图10所示)。可以看出随磁导率的增加,起动转矩和起动电流都在减小,为了获得较小的起动电流可以增大磁导率,但必然减小起动转矩,所以在设计电机时,应根据设计要求选择两者的最佳结合点。磁导率越大,电机起动时间越长,当磁导率大到一定时,由于转矩减小,电机将无法起动。
