　　摘要：E-Iink是一种廉价、方便、小巧的串口以太网接口模块。随着Intemet的蓬勃发展，人们在各个地点都可通过互联网来交换信息。各种智能仪器和设备都应具备入网的功能，通过E—link数据传输器,只需拥有串行口就可以使现有设备方便地接入网络，不再需要PC+网卡+设备接口卡，直接通过E—IJink就可方便地接入以太网。利用廉价的″E—Link网络数据传输器″，利用互联网取代现场总线,使原现场总线的分布式控制系统方便地转换成基于以太网的分布式控制系统。

　　1  引言

　　随着Internet的普及和工业自动化的迅速发展．网络已深入家庭、办公室、工厂和自动化控制领域。E—Link网络连接控制器内含高速微处理器和以太网接口电路，串口设备经过它就可方便地进人因特网来实现测控系统的数据资源共享，它是连接以太网和串口设备的桥梁。以太网接口电路完成lOBaseT以太网物理层的通信，在高速微处理器内部用C51语言写入了TCP／IP协议及其他(RS-232、RS-485、CAN等)转换协议。因此通过E—Link上网的串口设备简单，不涉及各种复杂的网络协议，只涉及与E—Link的数据交换。

　　2  E—Link数据传输器简介

　　2．1 产品特色

　　E-Link数据传输器是一种微型Internet接入模块．可以将分布式串口设备或其他各种用户的智能系统接入Internet，利用模块内部的TCP／IP网络协议及10Base—T网络接口连接到以太网，方便地实现串口设备的联网。E-Link数据传输器具有体积小巧_功耗低，成本低和使用方便等优点。

　　串口设备可将自身运行状态和工作参数等信息以TCP或UDP数据包的方式提供给监控者，亦可实现信息的实时传输。这种方法有以下几个特点：(1)没有距离和国界的限制，只要有以太网即可通信；(2)利用广泛存在的网络资源。无需铺设现场总线；(3)实时传送，传输速率高．串行速率可达115．2 kb／s。

　　E-Link数据传输器可广泛用于通讯系统、工厂自动化系统、银行和保险系统、远程分散式设备控制、大型零售系统、楼宇自动管理系统和智能自动报警及消防联动系统。

　　2．2  主要技术指标

　　MC[I为16位AVR MEGA高速处理器，晶体振荡器的频率为14．745 6 MHz，其外部存储器容量为32 KB，内部FLASH存储器的容量为：128 KB．可以提供16 MI／s的运算处理能力。

　　支持协议：ARP、IP、UDP、TCP、ICMP、DHCP 和DNS。

　　网络接口：RJ45(10BASE一T)以太网接口。

　　接口形式：RS232、RS422、．RS485、CAN总线。

　　串行速率：300 b／s—115 200 b／s。

　　最大传输速率：300KB／s。

　　产品尺寸：8．0 emXlO．O cm或更小。

　　供电方式：AC或DC供电。

　　软件支持：Windows XP．Windows 2000．WindowsNT，Windows 95／98／ME。Unix Ware SVR4-2,UnixWare 7 SVR5，SCO Open Server,SCO UNIX,Linuxfixed tty for 2．0．x， 2．2．x和I,inux real tty for 2．O-36，2．2．x，2.4．x(所有驱动均在系统TCP／IP网络下)。

　　开发板具有32路开关量双向I／O控制和8路10位A／D转换器。

　　开发环境：使用免费的AVR—GCC C语言编程．用户无需考虑再次购买昂贵的AVR专用C语言编译器(例如IAR FORAVR、ImageCraftICCforAVR及CodeVison C等)，而且本开发系统是FREE—WARE，可以完全按照要求对系统进行裁剪，高效率地完成开发工作。

　　3  硬件系统

　　3．1  基本配置和选件

　　E—Link数据传输器的基本配置包括：一个E—Link模块、一个软盘或光盘(设置和应用软件)、一条通讯接口电缆(模块与串口设备通信)和一本技术说明书。

　　3．2 E—Link数据传输器的外形

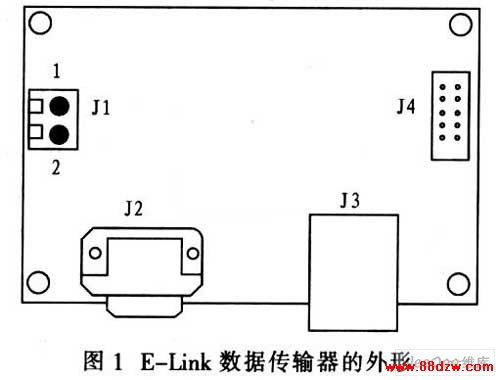

　　E—Link数据传输器的外形如图1所示。其中Jl是电源接口。接AC7V~12V或：DC9V~15V；J2是设备接口，是9针DB9插座，RS232电平；J3是RJ-45网线插座，通过网线接到HUB或数据交换机上；J4是编程器端口，用来升级单片机内程序以实现不同功能，如RS232_rIEP／IP转换、WebServer、A／D远程数据采集和HTTPD控制等。
