针对高速串行接口设计的高效时钟解决方案
[09-13 16:53:51] 来源:http://www.88dzw.com 接口定义 阅读:8235次
文章摘要:图1:低成本振荡器和ispClock5400D超低抖动参考时钟。使用ispClock5406D实现XAUI参考时钟源通常我们能在XAUI设计中找到SERDES应用。XAUI SERDES的工作频率为3.125GHz,并有0.35 UI(单位间隔)的严格的抖动要求,一个单位间隔为一个完整的波形周期。(3.125 GHz的周期是1/3.125GHz或320ps。那么320ps的0.35 UI就是120ps)。一种常见的建立片上3.125GHz SERDES时钟的方法是利用一个精确的输入参考时钟,时钟频率为1/10的SERDES速率或312.5MHz。该参考时钟必须足够精确,以保证SERDES设计能
针对高速串行接口设计的高效时钟解决方案,标签:接口技术,微机原理与接口技术,http://www.88dzw.com图1:低成本振荡器和ispClock5400D超低抖动参考时钟。
使用ispClock5406D实现XAUI参考时钟源
通常我们能在XAUI设计中找到SERDES应用。XAUI SERDES的工作频率为3.125GHz,并有0.35 UI(单位间隔)的严格的抖动要求,一个单位间隔为一个完整的波形周期。(3.125 GHz的周期是1/3.125GHz或320ps。那么320ps的0.35 UI就是120ps)。一种常见的建立片上3.125GHz SERDES时钟的方法是利用一个精确的输入参考时钟,时钟频率为1/10的SERDES速率或312.5MHz。该参考时钟必须足够精确,以保证SERDES设计能满足XAUI规范的严格抖动要求。
isp5406D可通过基于GUI的设计软件(莱迪思的PAC - Designer 5.2)轻松配置。配置ispClock5406D的GUI如图2所示。可通过该器件的框图定义不同的配置选项。用户只需简单地双击框图中的功能,然后会打开一个对话框,显示该功能的各种可编程选择。例如,在右上角的对话框中,用户可以输入参考时钟频率和反馈信号源。

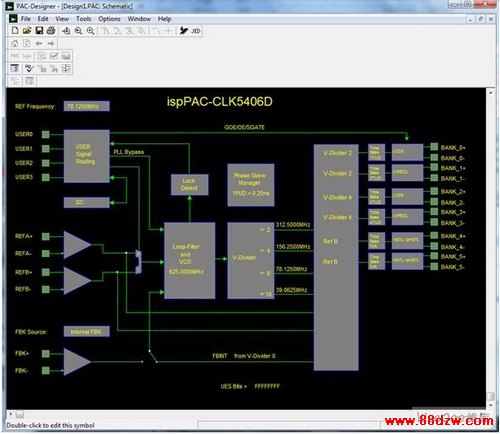

图2:PAC-Designer 5.2中显示的莱迪思ispClock5406D框图。
如图2所示,环路滤波器和VCO块的参考时钟输入源可以从REFA或REFB差分输入中选择。V分频器块使用环路滤波器和VCO块的输出来产生由PLL的几分频(2、4、8和16分频)决定的四种频率。来自输出V分频器块或用于外部反馈的FBK输入的反馈信号,提供了可与VCO“匹配”的参考时钟。如果选择输出V 分频器块较小的分频数的信号来匹配输入参考时钟,其反馈信号将是选择较大分频数信号的几倍,这就产生了有效的频率是输入参考时钟源几倍的参考时钟源。在本示例中,将78.125MHz的输入参考时钟源加到REFA并将V 分频器块的8分频输出作为反馈,则其8分频的输出为78.125MHz,4分频的输出为156.25MHz,2分频的输出为312.5MHz。
V分频器的输出频率可用于布线矩阵阵列,也可以分配给任意的isp5406D输出。每个输出都可以进行独立的相位和时间偏移设置,可以针对走线延迟来调整输出或其它细节方面的时序考虑。最后,输出类型可以从M-LVDS、LVDS、LVPECL、HCSL x6、HSTL/eHSTL、SSTL 1.5V/SSTL 1.8V或SSTL 2.5V中任意选择。在示例设计中312.5MHz和156.25MHz信号可通过BANK_0至BANK_3的输出获得,使用LVDS和LVPECL标准。还可以选择REFB作为Bank 4和Bank 5的输出。这可以通过一些简单的时序调整来实现一个独立的时钟信号。
XAUI测试系统结果
测试系统使用了ispClock 5406D*估板和LatticeECP3 FPGA开发板。测试建立的框图如图3所示,该设计中的开发板照片上标识了左侧是ispClock5406D板,右侧是ECP3 FPGA板。(请注意,两个板之间使用SMA电缆传输时钟信号。这是一个比集成的时钟解决方案更具挑战性的信号环境。)
Epson CMOS振荡器的工作频率为78.125MHz,用作ispClock 5406D的参考时钟。ispClock 5406D通过编程以4倍的参考频率即312.5MHz,用作使用LatticeECP3 FPGA实现的XAUI设计的时钟源。使用片上ECP3的CDR/PLL块,实现了超低抖动、频率为312.5MHz 10倍的参考时钟。3.125GHz时钟分配给高速的XAUI 功能部分:SERDES的接收器(RX)和发送器(TX)块以及8b10b解码和编码块。

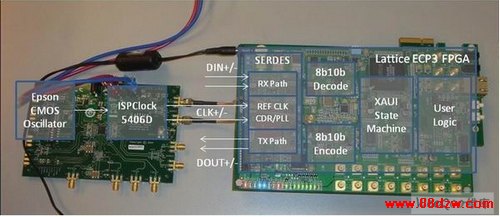

图3:使用ispClock 5406D的XAUI系统。
在抖动测试时,XAUI状态机通过编程输出标准的PRBS7测试图形。这从TX块和DOUT+/-信号上显示出来,标识于图3中LatticeECP3 FPGA块的底部位置。这些输出连接到Agilent DSO-81304B的输入,以获取详细的抖动数据。图4以图形形式显示了0℃下的重要测量结果。在-55℃和+85℃下也进行了类似的测量。图4底部的表格显示了测试过程中的关键抖动测量结果。总抖动测量值需满足120ps(0.35UI)的XAUI标准,即时在最差的情况下,当超过-55℃至+85℃温度时,也必须满足105.65ps和0.33UI。同样,这些符合标准的结果是在使用两块独立的开发板的情况下取得的。使用一块板的话应该产生更低的抖动结果。
