基于USB接口电路的远程电压监测系统
[09-13 16:53:49] 来源:http://www.88dzw.com 接口定义 阅读:8220次
文章摘要:端点O是AN2131QC芯片中唯一的控制端点。AN2131QC提供了2个64字节的缓冲区INOBUF和OUTOBUF。另外有一个附加的8字节缓冲区,对端点O来说是唯一的,这个缓冲区保存着在控制传输过程中的SETUP阶段到达时的数据。中断传输是一种特殊的块传输。AN2131QC控制端点O接收特殊的SETUP令牌,它是一种主机用来处理设备控制信号的传输。主机通过端点。发送一系列标准设备请求表。2.3 AN2131QC的程序引导AN2131QC内部没有ROM,因此程序只能在上电复位时从外部导入,主要为以下几个途径:(1)通过驱动程序,CYPRESS公司提供了工具将编译的固件HEX文件嵌入到驱动程序内

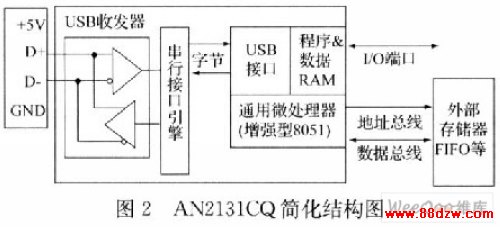

基于USB接口电路的远程电压监测系统,标签:接口技术,微机原理与接口技术,http://www.88dzw.com端点O是AN2131QC芯片中唯一的控制端点。AN2131QC提供了2个64字节的缓冲区INOBUF和OUTOBUF。另外有一个附加的8字节缓冲区,对端点O来说是唯一的,这个缓冲区保存着在控制传输过程中的SETUP阶段到达时的数据。中断传输是一种特殊的块传输。AN2131QC控制端点O接收特殊的SETUP令牌,它是一种主机用来处理设备控制信号的传输。主机通过端点。发送一系列标准设备请求表。
2.3 AN2131QC的程序引导
AN2131QC内部没有ROM,因此程序只能在上电复位时从外部导入,主要为以下几个途径:
(1)通过驱动程序,CYPRESS公司提供了工具将编译的固件HEX文件嵌入到驱动程序内,USB外围设备接入到总线后,主机自动将固件程序写入到:EZ-USB内RAM,完成枚举和重枚举。
(2)通过外部12CE2PROM。将固件HEX文件通过“HEX2BIX-I-B2(TARGET).IIC(SOURCE).HEX”命令转换成IIC文件,用编程器或者“控制面板程序”写入到I2C器件。I2C器件选用24LC64A或者24AA64,将其A0管脚上拉到高电平,A1,A2接地。
(3)采用外部FLASHIROM和RAM。固件程序如果大于4 K,那么就要考虑用这种方式,注意EA上拉到高电平。
2.4 AN2131QC的电路配置
主机向外围USB设备提供的最大电流是500 mA,因此当USB外围设备电流消耗超过500 mA时,需外接电源。AN2131QC的工作电压是3.3 V,可以通过LDO芯片将5 V转换成3.3 V。
几点要说明:
(1)芯片的5、6、13、14、72脚通过一个1 kΩ电阻接地,主要用于上电测试。
(2)无论I2C总线是否外接有器件,SCL和SDA管脚都应通过2.2 kΩ的电阻上拉。
(3)不能让WAKEUP管脚悬空。
(4)将USB+和USB-通过2个24 Ω电阻接到D+和D-端,可以抑制虚噪声信号和限制环流。
2.5 AN213lQC的固件程序开发
从CYPRESS公司网站,可以下载到“控制面板程序”和驱动程序,也可以得到开发例程。通过开发例程,可以总结出开发自己固件程序的框架,从而可以完成USB外围设备的开发。在建立固件程序框架后,根据地址分配,在KEILC51编译器内设置编译连接地址,如果选用内部RAM,CODE地址设置为Oxl00,XDATA地址设置为Oxl200。
3 辅助电路

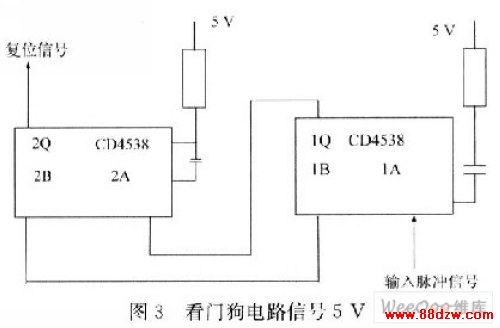

看门狗电路用来防止系统因干扰造成的死机,电路见图3。当系统正常工作时,由软件控制,在短于单稳态T1的定时周期内,通过805l的P3.1脚向其发触发脉冲,使其工作在暂稳态,1Q保持低电平。一旦系统工作不正常,当单稳态定时时间一到,在2Q输出端输出一个负脉冲,使系统复位。
键盘、显示电路,该电路完成电路各种状态的设定及显示。按键共有UBS传输停止、时间设定、状态设定、+、-等键。通过74LS237与处理芯片相连。单片机使用查寻方式检测按键状态。显示电路由4片数码组成。
4 数据的处理
数据采集电路在现场工作一段时间、约为lO天后,将U盘取下,通过供电公司的计算机将U盘中的数据读入,并将U盘的内容清除以备重复使用。数据处理有如下内容,各变电站的日、月电压合格率统计报表,包括每日、月的上超率、下超率、最大值、出现时间、延续时间、最小值、出现时间、延续时间。变电站的日、月电压运行曲线,供电局季度、年供电统计表等几部分。在完成变电站的日、月电压运行曲线时,根据测得的电压值在显示器上以二阶方程形式平滑显示,通过向显示器上置点的方式作出,使得电压变化曲线直观、准确。将显示器上做出的曲线以图像形式读入内存,通过变换打出曲线。软件用Visual basic完成,使用下拉式菜单结构,具有良好的用户介面。
5 结束语
由于使用了基于AN2131QC的USB接口电路进行数据传输,简化了控制电路,节约了资金,从使用上看,系统运行稳定,维护方便,满足设计要求。(国外电子测量技术 作者:郭辉 许卫 孙国春 空军航空大学)
