计算机D15的焊接方法

  选择 3+4 计算机视频线的传统焊法为：（注意 D15 接头一定选用金属外壳）

3+4 线

D15

红线的芯线

脚 1

红线的屏蔽线

脚 6

绿线的芯线

脚 2

绿线的屏蔽线

脚 7

蓝线的芯线

脚 3

蓝线的屏蔽线

脚 8

黑线

脚 10

棕线

脚 11

黄线

脚 13

白线

脚 14

外层屏蔽

D15 端壳压接



还有一种非常适用的焊接方法：就是在 D15 两端的 5~10 脚焊接在一起做公共地，红、绿、蓝的屏蔽线绞在一起接到公共地上； 1 、 2 、 3 脚接红、绿、蓝的芯线； 13 接黄线； 14 接白线； 外层屏蔽压接到 D15 端壳。

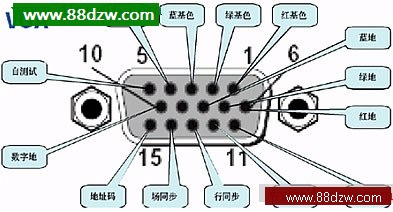

VGA的定义

管脚

定义

1

红基色 red

2

绿基色 green

3

蓝基色 blue

4

地址码 ID Bit

5

自测试 ( 各家定义不同 )

6

红地

7

绿地

8

蓝地

9

保留 ( 各家定义不同 )

10

数字地

11

地址码

12

地址码

13

行同步

14

场同步

15

地址码 ( 各家定义不同 )
