功率放大集成电路的选择
[11-20 00:54:41] 来源:http://www.88dzw.com 集成电路 阅读:8225次
文章摘要:RFID系统解决方案中工作距离各有差别,因此发射功率各有不同。为了适应工作距离的变化,选择的功率放大电路的增益应该可控。这里选用的芯片为Maxim的低压硅RF功率放大器MAX2430。MAX2430应用于数字无绳电话、915MHz频带应用、无线局域网(LAN)、AM和FM模拟发射器等。其特点为:工作频率为800~1000MHz。RE功率包络斜波用一个外部电容可编程。在915MHz用3.6V电源产生125mW。输入与50Ω匹配。15dB输出功率控制范围。32dB功率增益。MAX2430独特的关闭功能提供断开电源电流小于1μA。放大器输入与芯片上50Ω匹配,输出是开路集电极,用少量元件易与50Ω负
功率放大集成电路的选择,标签:集成电路设计,半导体集成电路,http://www.88dzw.comRFID系统解决方案中工作距离各有差别,因此发射功率各有不同。为了适应工作距离的变化,选择的功率放大电路的增益应该可控。这里选用的芯片为Maxim的低压硅RF功率放大器MAX2430。
MAX2430应用于数字无绳电话、915MHz频带应用、无线局域网(LAN)、AM和FM模拟发射器等。
其特点为:
工作频率为800~1000MHz。
RE功率包络斜波用一个外部电容可编程。
在915MHz用3.6V电源产生125mW。
输入与50Ω匹配。
15dB输出功率控制范围。
32dB功率增益。
MAX2430独特的关闭功能提供断开电源电流小于1μA。放大器输入与芯片上50Ω匹配,输出是开路集电极,用少量元件易与50Ω负载匹配。MAX2430易于用作一个驱动放大器,用于便携式和移动电话系统,或作为一个完全的功率放大器用作低价应用。
MAX2430内部功能块和引脚分布如图1和图2所示。

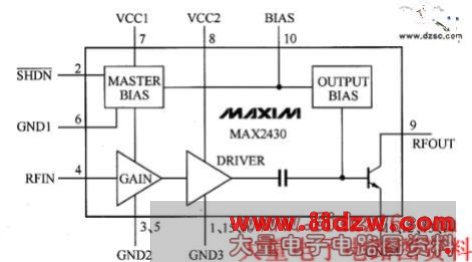

图1 MAX2430内部功能结构及引脚

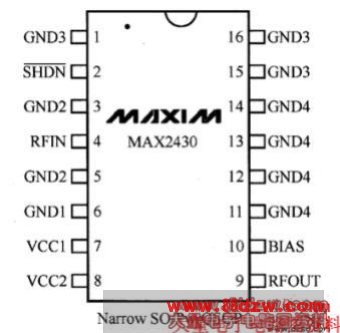

图2 MAX2430引脚分布
MAX2430的管脚功能见表。
表 MAX2430的引脚说明
MAX2430的功率控制主要通过10管脚BIAS输入0~2V电压控制,具体外部元件配置情况如图3所示。
图3 MAX2430用偏压脚控制功率
