　　1．多谐振荡器的工作原理

　　多谐振荡器是能产生矩形波的一种自激振荡器电路，由于矩形波中除基波外还含有丰富的高次谐波，故 称为多谐振荡器。多谐振荡器没有稳态，只有两个暂稳态，在自身因素的作用下，电路就在两个暂稳态之 间来回转换，故又称它为无稳态电路。

　　由555定时器构成的多谐振荡器如图1所示，R₁，R₂和C是外接定时元件，电路中将高电平触发端（6脚） 和低电平触发端（2脚）并接后接到R2和C的连接处，将放电端（7脚）接到R₁，R₂的连接处。

　　由于接通电源瞬间，电容C来不及充电，电容器两端电压uc为低电平，小于（1/3）Vcc，故高电平触发 端与低电平触发端均为低电平，输出uo为高电平，放电管VT截止。这时，电源经R1，R2对电容C充电，使 电压uc按指数规律上升，当uc上升到（2/3）Vcc时，输出uo为低电平，放电管VT导通，把uc从（1/3）Vcc 上升到（2/3）Vcc这段时间内电路的状态称为第一暂稳态，其维持时间TPH的长短与电容的充电时间有关 。充电时间常数T充=（R₁＋R₂）C。

　　由于放电管VT导通，电容C通过电阻R2和放电管放电，电路进人第二暂稳态.其维持时间TPL的长短与电 容的放电时间有关，放电时间常数T放＝R2C0随着C的放电，uc下降，当uc下降到（1/3）Vcc时，输出uo。 为高电平，放电管VT截止，Vcc再次对电容c充电，电路又翻转到第一暂稳态。不难理解，接通电源后，电 路就在两个暂稳态之间来回翻转，则输出可得矩形波。电路一旦起振后，uc电压总是在（1/3～2/3）Vcc 之间变化。图1（b）所示为工作波形。

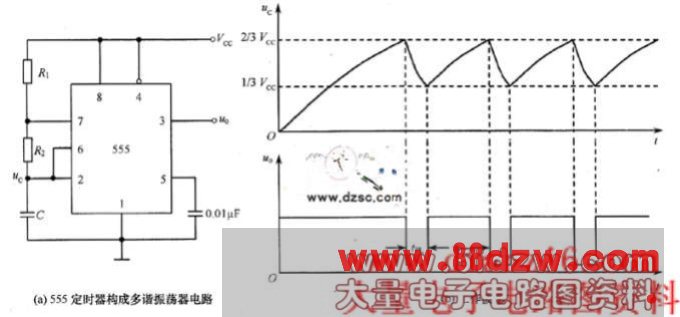

图1 555定时器构成的多谐振荡器电路及工作波形

　

　　2．叮咚门铃

　　如图2所示是一种能发出“叮、咚”声门铃的电路原理图。它的音质优美逼真，装调简单容易、成本较低 ，图中的IC便是集成555定时器，它构成多谐振荡器。按下按钮SB（装在门上），振荡器振荡，扬声器发 出“口丁”的声音。与此同时，电源通过二极管VD₁给c₁充电。放开按钮时，c₁便通过电阻R1放电，维持 振荡。但由于SB的断开，电阻R₂被串入电路，使振荡频率有所改变，振荡频率变小，扬声器发出“咚”的 声音。直到C1上的电压放到不能维持555振荡为止，即4脚变为低电平，3脚输出为零。“咚”声余音的长 短可通过改变C1的数值来改变。

　　3．旋光彩灯控制电路

　　旋光彩灯控制电路如图3所示，电路中的IC1 555组成多谐振荡器，它可以产生可调的

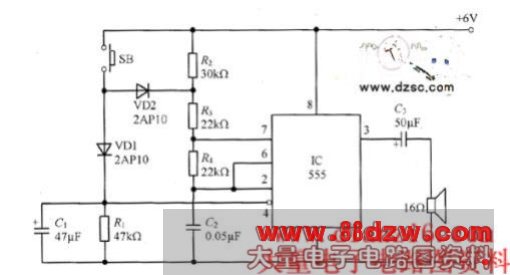

图2  叮咚门铃的电路原理图

　　时钟脉冲信号，改变可调电位器RP可改变时钟脉冲信号的频率。IC2是由CD4017组成的计数器，CD40l7是 十进制计数器，可作为十分频使用，并具有译码输出功能。CD4017的引脚图如图4所示，其功能表见表1。

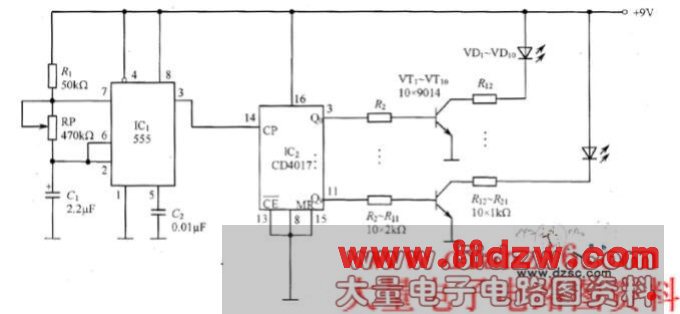

图3  旋光彩灯控制电路

　　　　图4 CD4017引脚图                                                                                     表1 CD4017的功能表
