　　end if;

　　end if;

　　end process;

　　--24bit SPI 时钟采集生成模块

　　counter24_u:process(LCD_SCLSS)

　　begin

　　if SPI_WR='1' then

　　counter24<="110011";

　　elsif LCD_SCLSS='1' and LCD_SCLSS'event then

　　if counter24>0 then

　　counter24<=counter24-1;

　　if (counter24="000000")or(counter24="000001")or

　　(counter24="110011")or(counter24="000010")then

　　LCD_SCLSS24<='0';

　　else

　　LCD_SCLSS24<=LCD_SCLSSS;

　　end if;

　　end if;

　　end if;

　　end process;

　　--8bit 数据移位模块

　　DB8BIT_U:process(shift,SPI_WR,DBINOUTS)

　　begin

　　if SPI_WR='1' then

　　DB8BIT_reg<=DBINOUTS(7 downto 0);

　　else

　　if shift='1' and shift'event then

　　LCD_SDIS_8BIT<=DB8BIT_reg(0);

　　DB8BIT_reg(6 downto 0)<=DB8BIT_reg(7 downto 1);

　　end if;

　　end if;

　　end process;

　　--16bit 数据移位模块

　　DB16BIT_U:process(shift,SPI_WR,DBINOUTS)

　　begin

　　if SPI_WR='1' then

　　DB16BIT_reg(15 downto 0)<=DBINOUTS(15 downto 0);

　　else

　　if shift='1' and shift'event then

　　LCD_SDIS_16BIT<=DB16BIT_reg(0);

　　DB16BIT_reg(14 downto 0)<=DB16BIT_reg(15 downto 1);

　　end if;

　　end if;

　　end process;

　　--24bit 数据移位模块

　　DB24BIT_U:process(shift,SPI_WR,DBINOUTS)

　　begin

　　if SPI_WR='1' then

　　DB24BIT_reg(23 downto 0)<=DBINOUTS(23 downto 0);

　　else

　　if shift='1' and shift'event then

　　LCD_SDIS_24BIT<=DB24BIT_reg(0);

　　DB24BIT_reg(22 downto 0)<=DB24BIT_reg(23 downto 1);

　　end if;

　　end if;

　　end process;

　　end;

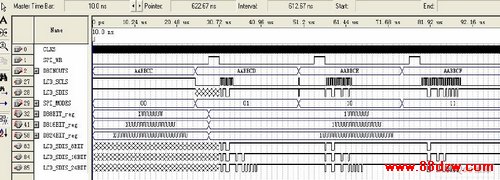

　　五、仿真波形图

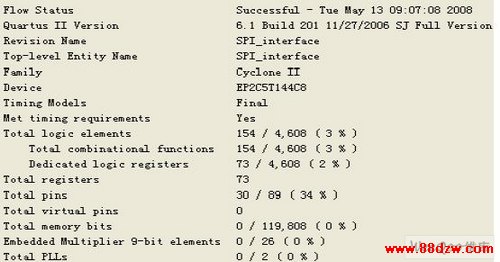

　　六、编译后资源占用情况

　　七、结束语

　　本文旨在给学习可编程技术的人们提供一个参考，起到抛砖引玉的作用。望阅读过此文的读者提供更好的方法，与所有的学习者共享，共勉！（作者：姚青华）
