应对FPGA/SDI子系统中的高速板布局挑战,标签:eda技术,eda技术实用教程,http://www.88dzw.com布局示例
图9是美国国家半导体LMH03843Gbps/HD/SDSDI自适应电缆均衡器、LMH0341SDI解串行器、LMH0340SDI串行器和FPGA(未显示)的简要布局图。本例使用图4中显示的堆叠。第2层(绿色显示)是8密尔宽100?差分迹线的接地基准,它连接到LMH0384的输出针脚SDO+和SDO-以及LMH0340和LMH0341的LVDS信号传送线。第4层上的金属岛(蓝色显示)用作75?迹线的接地面。这两个接地基准使用设备DAP连接通过地面缝合到一起。

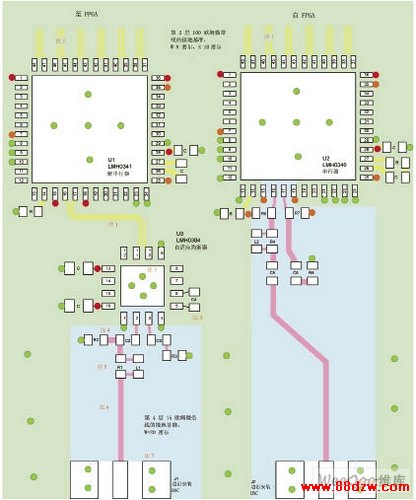

图9 LMH0384、LMH0340和LMH0341的布局示例
交流耦合电容器C2紧邻SDI+的输入针脚。阻抗匹配网络L1和R1通过C2尽可能地靠近输入针脚SDI+。75?终端电阻器R2置于C2后方,以最大限度减小接线柱的影响。
这种设计使用0402尺寸元件,尽可能减少75?迹线的阻抗变化,75?迹线通过20密尔微带线连接到第4层基准。BNC使用的布局应具有良好的信号发送,以实现低回波损耗。
图9注释如下:
注1-使用100?差分阻抗连接到第2层基准的耦合迹线。
注2-第2和第4层的接地缝合。
注3-C4邻近集成电路针脚。
注4-C2尽量靠近集成电路输入针脚;R275?接收端子置于C2后方。
注5-L1、R1阻抗匹配网络通过C2邻近SDI+针脚。
注6-使用75?受控阻抗迹线连接到第4层基准。使用0402元件。使用15-25密尔的迹线宽度,以最大限度减少较大元件焊盘导致的阻抗降。
注7-BNC使用75?受控阻抗布局。
总结
SDI板布局的难点在于设计一种方案,可以最大限度减少75?端口上很多外部元件引起的阻抗失配。使用75?微带线以及与无源元件的接合焊盘尺寸相当的迹线宽度可以实现使阻抗失配降到最低的目标。使用第二接地基准就可以为连接到高针脚数FPGA的100?差分迹线灵活选择较细迹线宽度。务必使用75?受控阻抗设计良好的BNC布局。建议在信号路径上查找因布局结构变化引起的阻抗变化,并设计一种方式可以抵消过多电感或电容以保持目标特征阻抗值。通过遵循几个简单的布局指导原则,可以设计符合SDI高信号保真要求的板,并实现高密度连接至FPGA。
