　　环路的Matlab仿真

　　分别利用正弦鉴相器和反正切鉴相器，在Matlab中仿真一个连续波的跟踪过程。生成连续正弦波的频率为10MHz，采样频率为80MHz，初始相位为30 。利用图1的环路电路，通过设置环路滤波器的参数，仿真其跟踪过程，并对跟踪结果分析。

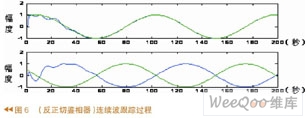

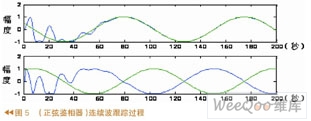

　　跟踪过程如图5所示。横坐标为时间，纵坐标为信号幅度。图5、6分别是利用正弦鉴相和反正切鉴相后，NCO的同相和正交输出，同相输出即为跟踪结果。对比可知，反正切鉴相时40s就可以实现正确跟踪，而正弦鉴相则要到80s才能实现。

　　比较正弦和反正切鉴相器的输出（图略），开始时输出误差较大，通过环路的调整，输出误差信号逐渐减小，最终趋于稳定。稳定后的输出最小值是鉴相器的最小分辨率，即为跟踪精度。跟踪精度除了和鉴相器本身特性有关，还和环路滤波器的参数设置有关。通过对比可知，利用正切鉴相器比正弦鉴相器实现跟踪速度快。

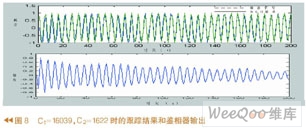

　　另外对环路滤波器取两组不同参数时环路的性能分别进行了仿真。数字环路滤波器在环路中对输入噪声起抑制作用，并且对环路的校正速度起调节作用。采用理想二阶环，设置C_{1}和C_{2}，采用反正切鉴相器，仿真结果如图7、图8。图7是 C_{1}=1200、C_{2}=16时的环路的跟踪结果和鉴相器输出，图8是C_{1}=16039、 C_{2}=1622时环路的跟踪结果和鉴相器输出。横坐标为时间，纵坐标为信号幅度。从图7中可以看出，环路在10s左右即可以实现跟踪，相应的鉴相器的输出也很快维持在0值的附近。如图8，当C_{2}较大时，跟踪时间明显延长，鉴相器的输出波动很大。

　　环路测试

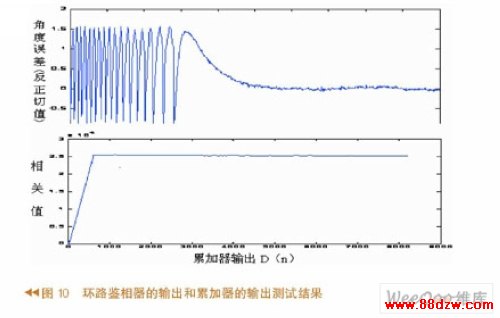

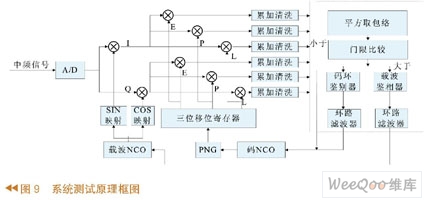

　　在系统测试中，测试原理如图9所示，在-5dB条件下，载波环带宽为40Hz，码环带宽为10Hz。对载波环路进行测试，载波环鉴相器及累加器的输出如图10所示。在稳定跟踪后，累加器的输出稳定在一个相对固定的数量级上。

　　结束语

　　科斯塔斯环由于对载波上的调制信息不敏感，在直扩导航数字接收机中被普遍采用。本环路设计已在一款测距接收机中得到应用，在一片FPGA（EP1C12Q240C8）上编程实现。经测试，在系统可提供33dB的扩频增益的条件下，输入信噪比高于-30dB时，环路正常工作，在-5dB时，多普勒频移±2kHz条件下，经本载波跟踪环路后残余频差小于1Hz，残余相差小于3°。
