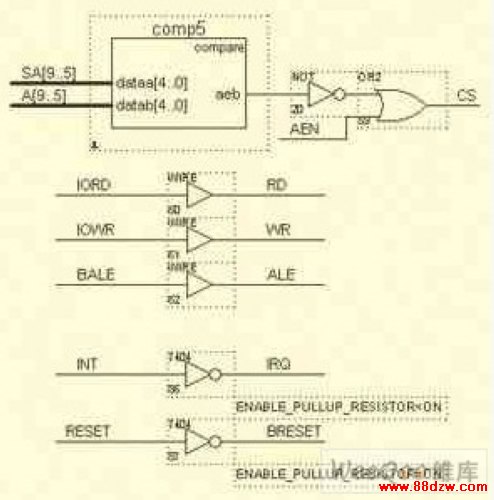

　　图3 设计输入

　　其中compare完成选址功能，MUX2×8完成总线转换。

　　4.仿真实验

　　为简明起见，这里仅给出核心的部分时序仿真图形，如图4所示。

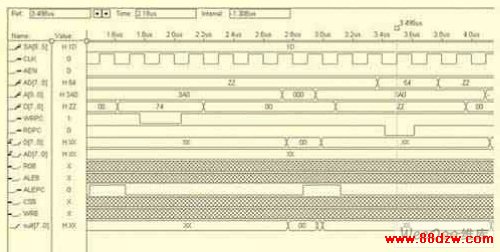

　　图4  核心的部分时序仿真图形

　　由仿真波形可知，在PC总线的读写操作进行时，地址和数据很好的实现了转换，读写的周期完整，触发迅速，保证转换的准确和迅速，满足了设计的要求。

　　5.结论

　　可编程逻辑器件的应用已经成为现代电子电路设计中的高效方式，它可以实现高效率、可靠的设计，也可以进一步提高电路的集成度；使用它设计的CAN通信卡可以作为通信接口而满足嵌入式系统的要求。同时，基于PC104系统的CAN通信的通信效率较高，具有较强的实时性，可以满足工业现场高速通信的需要，也可为复杂控制系统实现实时控制提供强有力的工具。
