　　3设计步骤

　　3.1设计输入

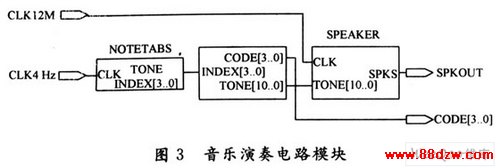

　　首先在合适的路径下建立本设计的文件夹，然后用VHDL语言编辑Count，Keyvalue，Contrl，Smdisplay等电路，并在Max+PlusⅡ软件中使用文本编辑器输入上述各电路模块的VHDL程序，编译生成各模块；最后在Max+PlusⅡ软件中使用图形编辑器以自底向上的方法编辑原理图。先编辑图3电路，以Singer.gdf命名，其次使用“Create default Symbol”生成Songer模块，然后再编辑如图1所示原理电路图。

　　3.2仿真测试及编程下载配置

　　将设计好的项目存盘，并将其设置成Project。选择目标器件为ACEX系列中的EPlK30QC208-2，启动编译，如果发现编译出现错误，修正后再次编译。编译后即可对波形文件进行仿真，并进行测试和波形分析。分析完成后进行编程下载配置。

　　3.3硬件测试

　　在高电平时，通过键盘的0～F号键进行6位密码输入，密码输入完毕后通过单击确认键进行密码设置确认。当输入的密码与设置的密码一致时，扬声器开始循环演奏乐曲，且数码管SM8显示输入密码的次数，数码管SM7显示密码输入是否正确。如果密码正确，则SM7显示‘O’；如果密码错误，则SM7显示‘E’。数码管SM6～SM1显示输入的6位密码。在密码输入正确开始演奏乐曲时，如果将拨位开关KD4拨向上，则数码管SM8显示乐曲的音符，而此时若将拨位开关KD3拨向上则停止演奏乐曲。

　　发光二极管LED1～LED4显示输入按键的键值，LED16监控是否有按键按下。

　　4结语

　　使用Max+PlusⅡ软件和VHDL语言设计电路，思路简单，功能明了；不仅可以进行逻辑仿真，还可以进行时序仿真；使用PLD器件不仅省去了电路制作的麻烦，还可以反复多次进行硬件实验，非常方便地修改设计，且设计的电路保密性很强。总之，采用Max+PlusⅡ软件和VHDL语言使得复杂的电子系统的设计变得简单容易，大大提高了设计效率。
