　　0 引言

　　WiMAX ( Wordwide Interoperability for Mi－crowave Access)是代表空中接口满足IEEE 802．16标准的宽带无线通信系统。其中IEEE标准在2004年定义了空中接口的物理层(PHY)，即802．16d协议。该协议规定数据传输采用突发模式，调制采用OFDM技术。在接收端，为了正确解调，必须找到符号的起始位置，因此，必须进行定时估计。如果定时不正确，就可能引起严重的码间干扰。由于频偏估计是在定时估计之后进行，如果定时估计不准确，也会影响频偏的估计性能，从而导致整个OFDM系统性能下降。因此，必须在短时间内对接收数据进行快速准确的定时同步。

　　目前常用的定时算法多采用计算序列的相关性。由于计算复杂，其硬件资源消耗非常庞大，所以，目前OFDM系统中的同步算法以软件方法为主，已有的硬件方法由于消耗资源太大而无法将同步模块和接收部分的其他模块集成在一片芯片中。本文参考IEEE 802．16d物理层帧结构，提出了一种低复杂度的帧同步和定时同步联合算法，该算法可在FPGA上利用较少资源来实现。

　　1 OFDM中的符号定时同步算法

　　对于定时同步算法的研究，总体上可以分为两类：第一类是依靠OFDM固有的结构，如利用OFDM符号周期性前缀CP的方法，这通常被称作循环前缀同步方法；第二类是利用OFDM中插入导频或者训练符号的方法。在两类同步方法中，第一类方法中最具代表性的是Beek提出的最大似然估计法，其优点是不需要额外的开销，可以提高通信的效率，但其缺点是估计的时间较长，而且对频偏和噪声比较敏感；第二类方法中最具代表性的是Schmidl和Cox提出的利用PN序列相关性的SCA算法，这一种算法受频偏的影响较小，而且估计的时间相对比较短，非常适合用于突发通信系统。

　　2 适合802．16d的定时同步算法

　　IEEE 802．16d定义了一组特殊的训练符号，以用于同步和信道估计。这组特殊的训练符号包括短训练序列和长训练序列两部分，其中短训练序列包括4个重复的64点数据加上循环前缀(CP)；长训练序列包括两个重复的128点数据加上循环前缀。在发射端，若干OFDM符号再加上短训练序列和长训练序列，所构成的帧头经过发送滤波器和A／D转换，再通过上变频后，即可发送到信道中。而在接收端，则利用帧头的训练序列来进行同步。为了使定时同步不受频偏的影响，同时可以在较短时间内完成，本文采用SCA算法。该算法又可细分为延时自相关算法和本地序列互相关算法两类。

　　2．1 延时自相关法

　　通常选用短训练序列来进行定时同步。假设接收到的基带数字序列为rn，n是该序列的序号，然后将接收序列经过两个滑动窗口R和P，其中R是接收信号和接收信号延时的互相关系数，P是互相关系数窗口期间接收信号的能量，此窗口的值可用于判决的归一化，它和接收功率的绝对值是独立的，其公式如下：

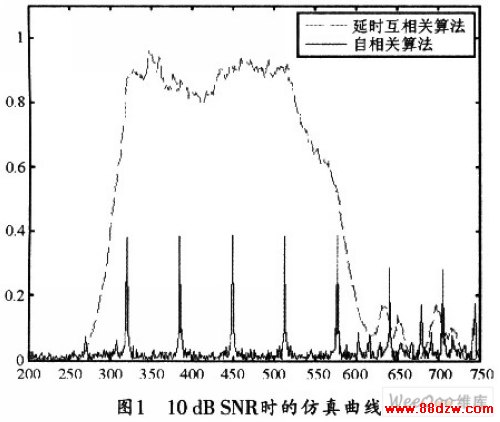

　　式中，N为窗口长度，N=64，即短训练序列的周期，d在窗内滑动时，可同时计算M(n)的值。当没有包含前导字结构的信号出现时，得到的M(n)值通常非常小(远小于1)，而当有前导字结构的信号出现时，相应的M(n)值迅速升高，并将出现一个台阶，对应的峰值接近于1。由于M(n)值升高需要一个时间范围，因此该算法并不能精确定时，只适合粗略的检测帧是否到达。图1所示的虚线即表示信号出现时M(n)曲线的变化情况。

　　2．2 互相关法

　　由于IEEE 802．16d协议中的前导字具有良好的互相关特性，故可用已知的训练序列和接收序列做滑动互相关。当已知的训练序列和接收的训练序列恰好对齐时，便会产生一个峰值，峰值对准的位置正是训练符号的起始点。因此，可以通过寻找互相关的峰值位置来做精确的定时同步。算法公式如下：
