　　3．2 时钟电路

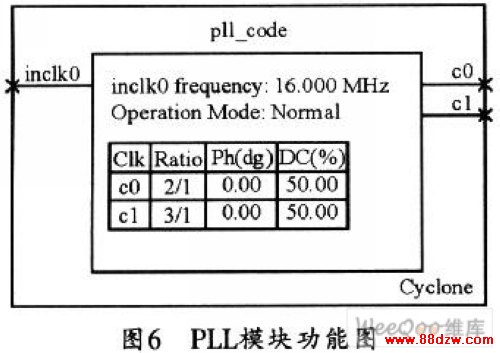

　　时钟是整个系统设计中重要的一环。序列发送、序列接收、对E2PROM模块的读与写、串口通信的波特率以及LCD显示等都离不开时钟信号的控制，这就需要系统内有一个基准的时钟模块来提供所需要的时钟信号。时钟模块可由锁相环和分频器模块构成。通过对QuartusⅡ中mega-function模块ALTPLL的定制可生成PLL，inclk0是外部有源晶振提供给FPGA的clk0引脚的16 MHz时钟，可经过PLL产生C0、C1两个时钟信号，其中C0是inclk0的2倍，为32 MHz，可作为序列接收模块中对测试码进行采样的采样时钟。而C1是inclk0的3倍，为48 MHz，设计时可将C1信号送入分频电路获得2 MHz时钟，作为序列发生器的时钟；也可将C1信号经分频电路获得1 MHz时钟，作为I2C控制模块的读／写及键盘模块的时钟信号；当C1信号送入UART控制模块和LCM控制模块后，可通过各自模块内部的分频电路获得所需要的时钟。图6所示的PLL模块中方框内表格中的各项内容分别表示信号名称、信号倍率、信号相位及占空比。

　　3．3 测试序列发送模块的软件设计

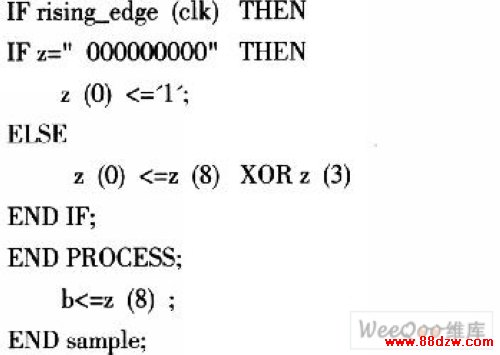

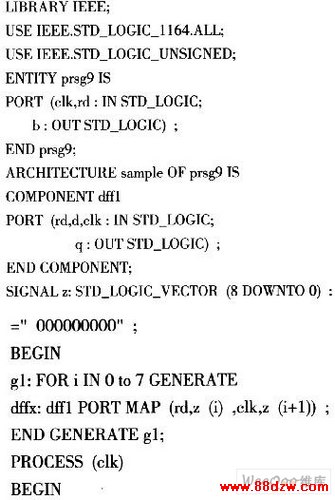

　　测试序列采用m序列时，ITU建议用于数据传输设备测量误码的m序列的周期是511，其特征多项式(本原多项式)建议采用f(x)=x9+x5+1，本文应用移位寄存器理论从本原多项式出发来产生m序列，本原多项式是f(x)=x9+x5+1的m序列的VHDL语言编程如下：

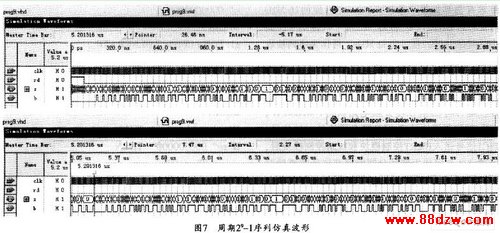

　　在Ahera的Quaaus II开发平台下，本原多项式f(x)=x9+x5+1的m序列的仿真波形如图7所示。

　　3．5 帧同步信号检测

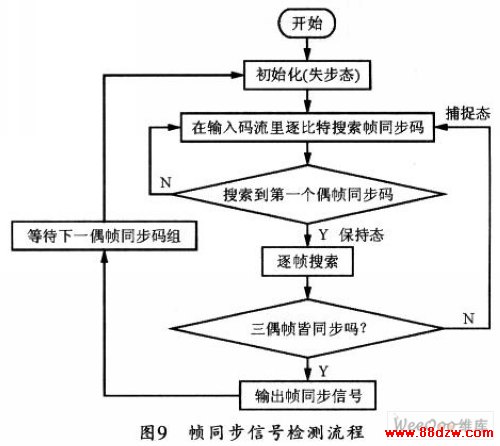

　　对帧同步电路的一项基本要求就是要迅速发现失步，以便及时恢复同步。若在发送端插入帧同步码“0011011”，那么，在误码检测时，由于E1串行数据流中也会出现“0011011”这样的内容，因而难以判断哪些是帧同步码，哪些是数据内容，所以，在设计中，可采用计数器来进行帧同步码的定位。E1的帧周期为125μs，两帧即为250 μs，这样，若规定当捕捉到第一个同步序列后，只有在一段时间内，每间隔250μs，可连续三次(计数器计数)捕捉到这个同步序列时，才认为找到了帧同步。与此类似，在一段时间内，如果连续三次都没有捕捉到帧同步序列，那么，即可认为帧同步丢失。其帧同步信号检测流程如图9所示。

　　在单个帧同步序列捕捉的FPGA实现中，“0011011”序列的捕捉由输入序列移位寄存器、相关运算阵列和相关求和网络等部分组合完成。工作时，帧同步码序列“0011O11”首先进入相关运算阵列，而输入数据流则在时钟驱动下被送入输入序列移位寄存器中。在相关运算阵列对输入序列和帧同步码进行一次相关运算后，可将结果送入求和网络。输入序列移位寄存器每更新一位数据，相关运算阵列就进行一次相关运算，而求和网络则对每次的结果都进行求和计算。求和网络输出的相关值需要与一个检测门限值作比较，以判断是否出现同步码。检测同步码“001 1011”的模块如图10所示，它由7个触发器、7个异或非门和一个8输入与非门构成。该电路可以检测出sequence串行输入的数据流中包含的特殊码字“0011011”，其中利用地线和电源线可将相关运算阵列的一个输入自右向左的连接成“0011011”，与同步码字对应的另一个输入端接输入序列移位寄存器的输出，7个对应位可进行异或非(同或)运算，对应位匹配时，结果为“1”。7个异或非门的运算结果进入求和网络后，只有当7位对应位全都匹配时，捕捉信号SYN才有效(有效状态为“0”)，此时表明找到了一次同步序列码。
