基于FPGA嵌入式系统的雷达信号模拟器设计

文章摘要：3 系统调试结果利用信号模拟产生一些典型的雷达视频信号，验证了系统在工程上的可行性。图3为频率控制字为1 500时的线性调频脉冲信号，脉宽为10 μs；图4为非相参视频脉冲串，脉冲宽度为10 μs，重复周期为700 μs；图5为相参视频脉冲串，脉冲宽度为10 μs，重复周期为700 μs，多普勒调制频率为200 Hz。基于FPGA嵌入式系统的雷达目标模拟器的设计利用了嵌入微处理器FPGA在控制方面的灵活性，在修改参数重新对FPGA进行配置时，只需完成对应的软件编译，节省了芯片再配置的时间；完成了相参、非相参、线性调频脉冲串等雷达中频、视频信号的模拟和韦布尔、对数正态、K分布3种典型分布模型的杂

基于FPGA嵌入式系统的雷达信号模拟器设计,标签：eda技术,eda技术实用教程,http://www.88dzw.com

　　3 系统调试结果

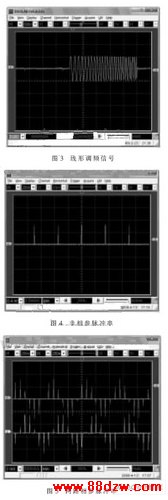

　　利用信号模拟产生一些典型的雷达视频信号，验证了系统在工程上的可行性。图3为频率控制字为1 500时的线性调频脉冲信号，脉宽为10 μs；图4为非相参视频脉冲串，脉冲宽度为10 μs，重复周期为700 μs；图5为相参视频脉冲串，脉冲宽度为10 μs，重复周期为700 μs，多普勒调制频率为200 Hz。

　　基于FPGA嵌入式系统的雷达目标模拟器的设计利用了嵌入微处理器FPGA在控制方面的灵活性，在修改参数重新对FPGA进行配置时，只需完成对应的软件编译，节省了芯片再配置的时间；完成了相参、非相参、线性调频脉冲串等雷达中频、视频信号的模拟和韦布尔、对数正态、K分布3种典型分布模型的杂波模拟；利用实测雷达回波数据实现了实际雷达回波的重构，该系统产生的信号能够基本满足雷达接收系统性能的测试。

上一页  [1] [2] [3]
