三相方波逆变电路
1、电路结构

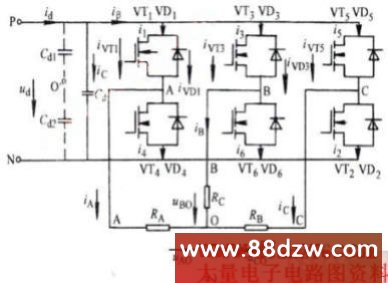

     三相方波逆变电路常用三相桥式电路结构，如图a)，有时输入
端采用电容分压构成中点与负载中点相连
2、脉冲控制策略
每一个主开关管的控制脉冲宽度为 rad，同一桥臂上下两个开关管脉冲互补。
相邻桥臂之间的脉冲相序互差2/3 rad，即相邻序号主开关之间的脉冲相序相差/3 rad。
