三相SPWM逆变电路
1、电路结构

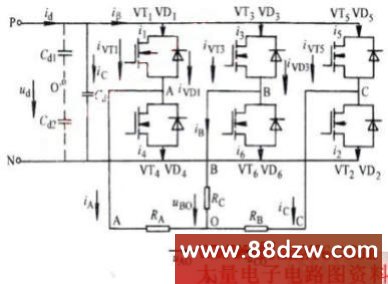

     三相SPWM逆变电路结构等同于三相方波逆变电路结构，如图
a)，区别仅在于控制信号的时序分布。
2、脉冲控制策略
载波信号为对称三角波uc，幅度Ucm，频率fc；
调制信号为三相正弦波uga 、ugb 、ugc，幅度Ugm，频率f （逆变
       输出电压频率）
调制信号与三角波比较形成三相SPWM波分别控制三个桥臂，
       uga的调制波控制VT1、4桥臂， ugb的调制波控制VT3、6桥臂，
       ugc的调制波控制VT5、2桥臂；同桥臂上下管脉冲互补。

（4）三相SPWM逆变电路的特点
基于SPWM调制的特点，输出电压谐波特性大为改善，最低次谐波接近开关频率；
与单相SPWM电路相同，单级电路实现输出电压的频率、幅度可调；
直流电压利用率不高，比单相电路更低，常采用调制波注入三次谐波的方法提高直流电压利用率。
（5）三相负载不平衡的对策
三相负载不平衡，则中点O的电位产生偏离，引起输出相电压不稳定，简单的处理办法是将母线中点与和三桥臂一起作为三相四线输出，则各相电压均独立加以控制，如图所示。
