天线发射元长度的重要性
你会发现以下的介绍中强调天线的长度为1/2或1/4波长,为什么呢?因为天线的长度不对时,其阻抗和设计值差很多,导致发射效率降低。例如,正确制作的半波偶极子天线的阻抗是75欧姆纯电阻性,如果将其长度减半,其阻抗则变为15-400j欧姆,即15欧姆电阻、400欧姆电容性感抗。天线阻抗的电阻性部分是对发射有效的部分,而感抗部分只造成反射波,将能量反馈回发射机。这一现象一般用驻波比(SWR)描述,驻波比越接近1.0越好,1.0代表反射波是零。
如果不用馈线电缆,天线的感抗可用外加的可调电感或电容销去,此谓天线的匹配调谐。例如上例的缩短一半的偶极子天线,可用一个400欧姆感抗的串联电感销去天线的400欧姆电容性感抗,使天线变成15欧姆纯电阻性。但这同时要求发射机的输出放大器的阻抗小于15欧姆,这在电路设计上有一定的困难,天线的频宽也变得很窄。
电波在空气中的波长是 300/f 米,其中f是发射频率(兆赫),例如100兆赫对应的波长是3米。


 电子制作天线--FM天线

偶极子天线
最常用的天线是中心驱动的半波偶极子天线, 如图右A所示。制作办法是:将一条粗铜线(或铜管、铝管,或用同轴电缆的屏蔽层)焊到BNC插座上。粗铜线的长度大约是1/4波长,即 75/f 米, 其中f是发射频率(兆赫)。如果你不肯定你使用的频率, 就用 70cm。这样的部件需要两套,B图显示怎么样把这两套部件连在一起。在上面的部件粗铜线应该只与BNC插座的中心连接, 而在下面的部件粗铜线应该连接到BNC外壳。
偶极子天线的原阻抗是75欧姆。由于偶极子的两半是对称的(即平衡的),和同轴电缆(不平衡的)连接时需要有一个“1:1 平衡-不平衡变压器(balun)” 。这个变换器最简单的制作办法是把电缆绕直径大约10-20cm的4-5个圈。
天线应该垂直放置, 在电缆和天线之间应该留出至少50cm空当。

电子制作天线--FM天线

利用电视拉秆天线作为FM偶极子天线

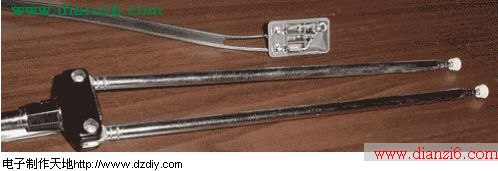

一般的双角电视拉秆天线可用作FM半波偶极子天线用。这种天线一般自带一个由高频变压器构成的balun(如左图的小盒子),但要事先试验一下这个变压器能否经受你要发射的功率(线圈和磁芯不发热即可)。Balun的另一种解决办法是直接用同轴电缆作为馈线,将其饶直径大约10cm的4-5个圈(参看以上介绍)。
天线应该垂直放置, 每条拉秆拉到75/f米长,两拉秆应成一直线(向上图A一样),而不应该是V形的。电缆和天线拉秆不应平行靠近,而应留出至少50cm空当。
