四种广播短波天线的制作方法

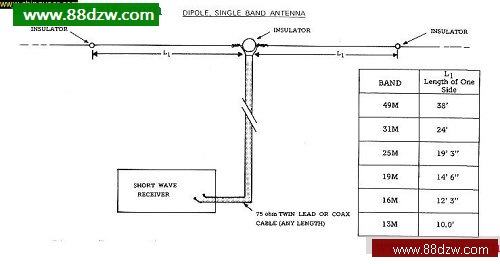

上图(1)注释：
简单的双振子单波段天线，图表内呎吋为英式，如19’3”即为19英呎3英吋
这天线对所选择的单一波段有很好的效果。

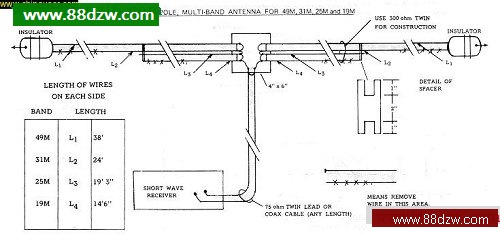

上图(2)注释：
这是图1的伸延版，先照图1造成一个简单的双振子单波段天线，然后利用电视用的平衡线接收其他波段(L2 至 L4)，剪去过长的部分并用间隔器(图右中之小图)固定，这天线可接收49, 31, 25 及 19 公尺波段的信号，对接受与天线成直角的信号最佳。

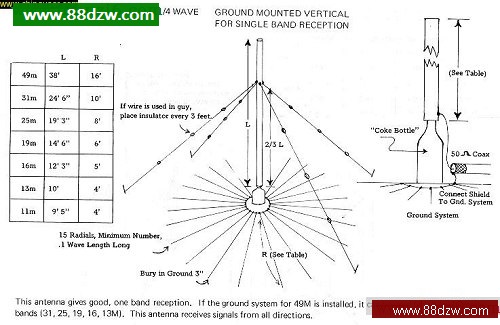

上图(3)注释：
接收单一波段的1/4 波长垂直座地天线
这天线提供很好的单波段接收
Ground System 埋地系统最少用15支，长0.1波长(即表中之R)，埋在地下深3英吋。如果装置了接收49公尺的埋地系统，亦适用于较低的波段(31, 25, 19, 16 13 公尺)
垂直部分(L)放在汽水瓶上与地面隔离(如右上小图)
全方向的接收天线。

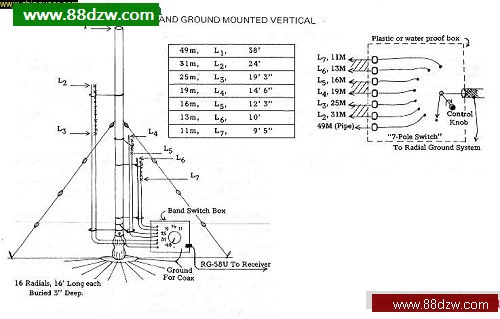

上图(4)注释：
7波段的垂直座地天线
这是接收单一波段的1/4 波长垂直座地天线的伸延版，先照图4造成一个接收49波段的天线，然后利用电视用的平衡线接收其他波段(L2 至 L7)，剪去过长的部分，每条可接收两个波段，然后通过一个防水的塑胶盒子内藏有一刀七掷的开关去选择所需的波段连接到收音机
