今天我们来一起谈谈晶闸管触发电路的应用实例:

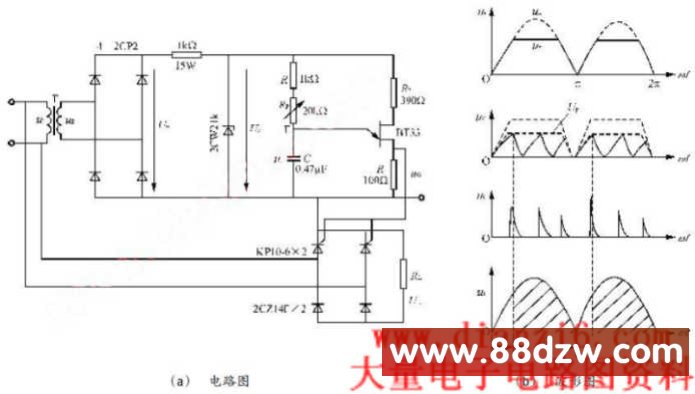

如下图6是利用单结晶体管和单向晶闸管组成的可控整流电路，图6（a）下面部分是晶闸管的主电路，上面部分是晶闸管的触发电路，它们都接于同一电源，因此这两部分电路的交流电压在交变过程中均同时过零，所用变压器称为同步变压器。这里u2 经过二极管桥式整流后输出的全波整流电压经稳压管削波后得到梯形波电压uz，此电压作为单结晶体管的电源电压。此梯形波电压和交流电压同时过零，因此它保证了触发电路产生的脉冲电压都在交流电源每半周的同一时刻出现，即保证了触发电压和交流电源电压的同步，如图6（b）所示。

由于每半个周期内第一个脉冲将晶闸管触发后，后面的脉冲均无作用，因此只要改变每半周的第一个脉冲产生的时间即改变了控制角的大小。若电容C 充电较快，uC就很快达到Up，第一脉冲输出的时间就提前；反之，第一个脉冲输出的时间就后移。在实际应用中可利用改变充电电阻Rp的方法来改变控制角琢的大小，从而达到触发脉冲移相的目的。
